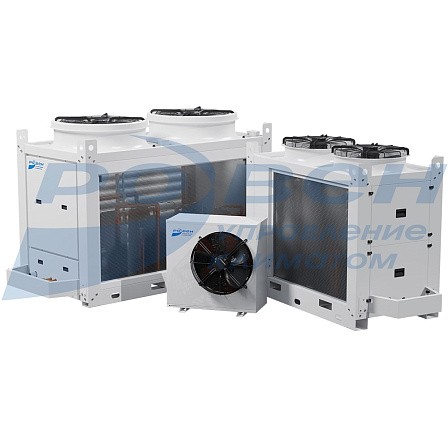

Блок компрессорно-конденсаторный BasicAir-C-2,5-410

Код: РВЗ01120430
Товар в наличии
Единица измерения
шт
Вес (кг)
36
декларация открыть документ
Распродажа
67 990,60 ₽
88 387,78 ₽
Описание товара
Характеристики
Описание товара

Компрессорно-конденсаторные блоки (ККБ) служат для отвода тепла в окружающую атмосферу от фреона (хладоносителя) выходящего из испарителя, путем сжимания входящих газов в компрессоре. При этом процессе поднимается температура газов фреона выше атмосферной. Отвод тепла происходит в теплообменнике под названием конденсатор в котором фреон меняет агрегатное состояние из газожидкостного состояния в жидкое. Подача воздуха через конденсатор осуществляется посредством осевых вентиляторов.

Для моделей ККБ РОВЕН BasicAir, UnicAir:

  • В качестве хладоносителя применяется фреон R410А;
  • Исполнение - только охлаждение;
  • 26 типоразмера холодопроизводительностью от 2 кВт до 175 кВт;
  • Возможность выбрать дополнительные опции для оптимальной работы ККБ;
  • Комплектуются малошумным спиральным/ротационным компрессором установленным на виброопорах;
  • Корпус ККБ изготовлен из высококачественной оцинкованной стали с порошковым полиэфирным покрытием;
  • Агрегат устанавливается на улице в условиях умеренного климата по ГОСТ15150-69;
  • Для удобства монтажа в основании предусмотрена монтажная рама;
  • Для удобства обслуживания агрегата предусмотрены съемные панели или ревизионная дверь.

Теплообменник (фреоновый конденсатор) изготовлен из медных трубок, расположенных в шахматном порядке, трубки механически развальцованы для достижения наилучшего соединения с алюминиевыми ребрами (ламелями) улучшенной геометрии.
Особенности комплектаций компрессорно-конденсаторных блоков:
Все ККБ серии BasicAir холодопроизводительностью от 2 кВт до 175 кВт поставляются стандартно без возможности установки дополнительных опций.
Все ККБ серии UnicAir холодопроизводительностью от 2 кВт до 175 кВт поставляются с возможностью установки дополнительных опций. Список доступных опций указаны в таблице «Дополнительные опции и возможности их установки».
В моделях BasicAir-C-2; 2,5; 3 и UnicAir-C-2; 2,5; 3 установлены микроканальные алюминиевые фреоновые конденсаторы. В моделях BasicAir-C-4,5 – BasicAir-C-60 и UnicAir-C-4,5 – UnicAir-C-60 установлены медно-алюминиевые фреоновые конденсаторы.
В моделях BasicAir-C-70 - BasicAir-C-175 и UnicAir-C-70 - UnicAir-C-175 установлены микроканальные алюминиевые фреоновые конденсаторы.
Модельный ряд ККБ BasicAir / UnicAir совместим с фреоновыми охладителями КФО, а также вентиляционными установками RW, RW-S, RW-LZ, RW-LT.

Характеристики товара
Файлы
Компрессорно-конденсаторные блоки BasicAir, UnicAir (2024).pdf
Файлы
Компрессорно-конденсаторные блоки BasicAir, UnicAir (2026).pdf

Габаритные и присоединительные размеры (мм)

С-2; С-2,5; С-3.jpg

Технические характеристики

Типоразмер ККБ BasicAir/UnicAir

2,5

Холодильная мощность, кВт*

2,51

Количество холодильных контуров

1

Питание

220-240 В~ /1+N+PE/, 50 Гц

Рекомендованное сечение (мм2)

3x2,5

Компрессор

Количество

компрессоров, шт

1

Потребляемая

мощность, Вт

860

Максимальный

рабочий ток, А

2,25

Емкость рабочего

конденсатора, мкФ

25

Встроенная тепловая защита

да

Вентилятор

Количество

вентиляторов, шт

1

Напряжение

питания, В

220-240 В~ /1+N+PE/, 50 Гц

Электрические

характеристики

Максимальный ток, А

6,2

Максимальная потребляемая мощность, кВт

1,26

Присоединительные размеры

Жидкостная линия

дюйм

1/4

мм

6,35

Газовая линия

дюйм

3/8

мм

9,52

Трубы для хладагента

Макс. длина

трубопровода, м

10

Макс. перепад

высот, м

5

Тип соединения

Под вальцовку

да

Под пайку

Хладагент

Тип заправки

Азот

Марка хладагента / гр.

R410A

Габаритные размеры*

Ширина (L), мм

775

Высота (H), мм

520

Глубина (C), мм

450

Транспортировочные габариты*

Ширина (L), мм

865

Высота (H), мм

630

Глубина (C), мм

530

Транспортировочная масса, кг

56,5

Уровень звукового давления, дБ (А)

49

* Холодильная мощность указана при стандартных параметрах (см. таблицу холодопроизводительности).
** Размеры ККБ с обвязкой не изменяются.
** Размеры ККБ с дополнительными опциями не изменяются.

Холодопроизводительность установки при условии:

- Температура наружного воздуха +32 С и относительной влажности 40%
- Температура кипения фреона: +7°С;
- Температура конденсации фреона: +45°С;
- Перегрев фреона: 5 К;
- Преохлаждение фреона: 5 К.
- Фреон R410a

Хладопроизводительность ККБ, в зависимости от температуры, кВт


Модель

Температура наружного воздуха, °С

Температура кипения, °С

+12,5

+12

+10

+8

+7

+5

+4

+2

BasicAir-C-2,5-410

+20

3,59

3,53

3,28

3,04

2,93

2,71

2,61

2,4

+25

3,38

3,32

3,09

2,87

2,76

2,55

2,44

2,25

+30

3,17

3,12

2,9

2,69

2,59

2,39

2,29

2,1

+32

3,08

3,03

2,81

2,61

2,51

2,32

2,22

2,04

+35

2,94

2,89

2,69

2,5
