Твердотельное реле для электрических нагревателей

Твердотельное реле — это полупроводниковое устройство, предназначенное для бесконтактной коммутации силовых цепей исполнительных механизмов, преимущественно нагревательных элементов (ТЭН), осветительных приборов и маломощных электродвигателей.

получить консультацию

Описание товара

Характеристики моделей

Купить

Твердотельное реле - это полупроводниковое устройство, предназначенное для бесконтактной коммутации силовых цепей исполнительных механизмов, преимущественно нагревательных элементов (ТЭН), осветительных приборов и маломощных электродвигателей.

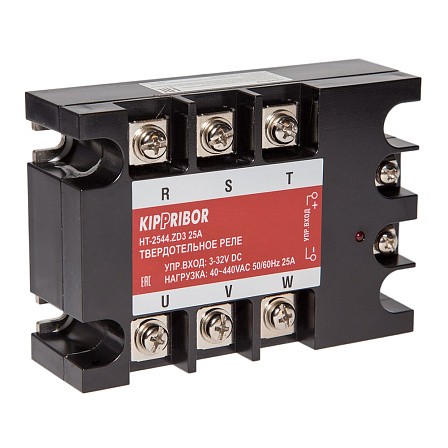

Твердотельные реле KIPPRIBOR серии HT предназначены для управления трехфазной электрической нагрузкой от 10 до 120 А. Реле серии HT имеют симисторный выход (TRIAC).

Особенности управления и коммутации нагрузки реле:

Управляющий сигнал постоянного или переменного напряжения.
Широкий диапазон управляющего сигнала: 3…32 VDC
Широкий диапазон коммутируемого напряжения.
Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
Высокое значение пикового напряжения 900 VAC (9 класс).
Подходят для коммутации как однофазной, так и трехфазной нагрузки.

Технические характеристики реле HT

Модификация ТТР	Рекомендуемый предельный ток резистивной нагрузки	Максимально допустимый ток резистивной нагрузки	Напряжение, В/ Коммутируемое напряжение, V AC/ Напряжение управления, V DC	Мощность канального нагревателя, кВт
HT-1044.ZD3	8 A	10 A	380 / 440 / 3…32	до 6,0
HT-2544.ZD3	19 A	25 A		до 15,0
HT-4044.ZD3	30 A	40 A		до 24,0
HT-6044.ZD3	45 A	60 A		до 27,0
HT-10044.ZD3	75 A	100 A		до 70

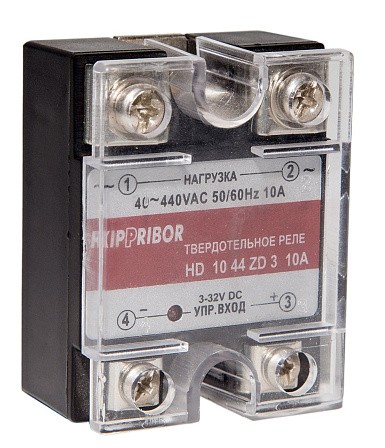

Технические характеристики реле HD

Модификация ТТР	Номинальный рабочий ток	Напряжение, В/ Коммутируемое напряжение, V AC/ Напряжение управления, V DC	Мощность канального нагревателя, кВт
HD 1544ZD3	15 A	220 / 440 / 3…32	до 1,8
HD 2544ZD3	25 A		до 5,0
HD 4044ZD3	40 A		до 8,0
