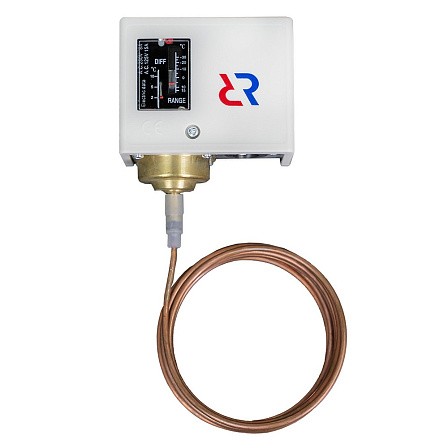

Реле температуры (термостат) типа KP61

Реле температуры используются для регулирования температуры в системах отопления, вентиляции и кондиционирования, а также выполняют функцию устройства защиты от замерзания или перегрева.

получить консультацию

Описание товара

Характеристики моделей

Купить

Технические характеристики

Температура срабатывания (диапазон настройки уставки)		-30 … +15 °C. Предустановленное значение на шкале 7 °C
Тип наполнителя		Парообразный
Тип чувствительно элемента		Капиллярная трубка без термобаллона
Длина капиллярной трубки, м		3; 6; 12 (В зависимости от модификации)
Максимальная допустимая электрическая нагрузка на контактную систему	Переменный ток	125В	15А
		250В	8А
	Постоянный ток	24В	8А
Контактная схема		Однополюсный перекидной контакт - SPDT
Сброс		Автоматический
Дифференциал (гистерезис)		Настраиваемый. Предустановленное значение на шкале 2 °C
Подключение кабеля		Уплотняемый ввод для кабелей диаметром 6 – 14 мм
Класс защиты корпуса		IP40
Температура окружающей среды, °C		-30 … +60

Устройство реле температуры KP61R

1 – Винт настройки уставки температуры
2 – Винт настройки дифференциала
3 – Основной рычаг
4 – Основная пружина
5 – Пружина дифференциала
6 – Сильфон
7 – Контактная система
8 – Клемма
9 – Заземление
10 – Кабельный ввод
11 – Капиллярная трубка
