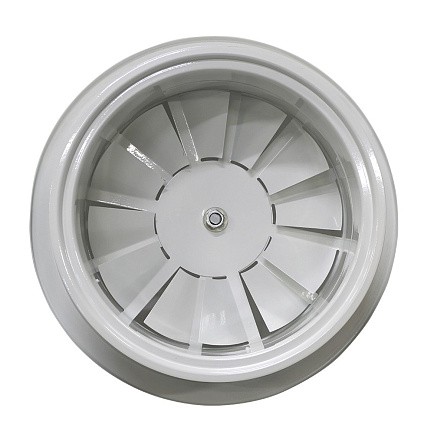

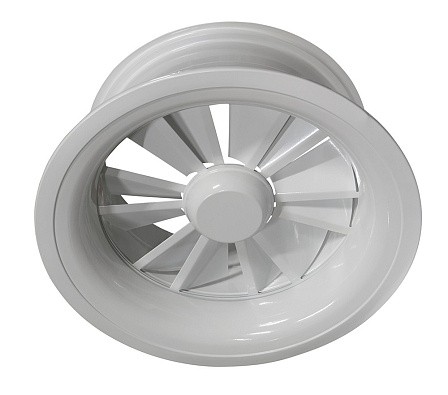

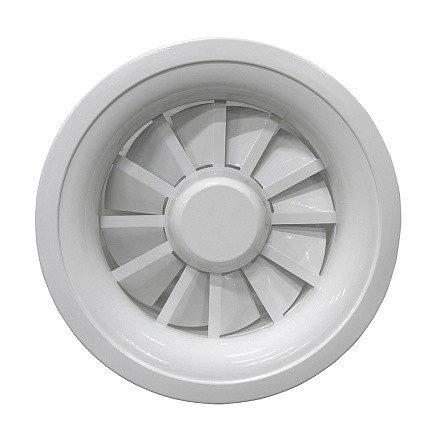

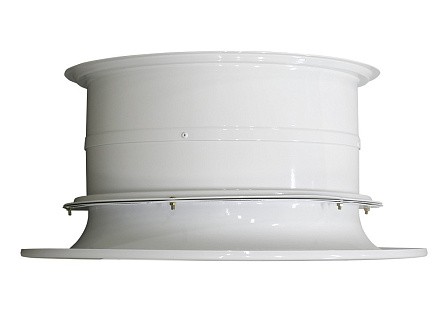

Диффузор вихревой SD-A
![](/upload/resize_cache/iblock/f69/448_448_1/dyrtjs1bstvmwo4efvy3j66rxy73daqg.jpeg)
![](/upload/resize_cache/iblock/76d/448_448_1/gfj9ieqjbw92u1bih3ziewc205dv4y34.jpeg)
![](/upload/resize_cache/iblock/717/448_448_1/hwknagmotz2lxi2oc3hm4j8xwyythtne.jpeg)
![](/upload/resize_cache/iblock/64d/448_448_1/bjevb65e1dcqcef3873b27m9up4dmu27.jpeg)
![](/upload/resize_cache/iblock/30a/448_448_1/suh6qoh8qb0xftvae8zv7s1bsoimht6d.jpeg)
![](/upload/resize_cache/iblock/ea3/448_448_1/p3af4uw0s631p2gpsbrdpx77jfu1m2r4.jpeg)
![](/upload/resize_cache/iblock/f69/76_76_1/dyrtjs1bstvmwo4efvy3j66rxy73daqg.jpeg)
![](/upload/resize_cache/iblock/76d/76_76_1/gfj9ieqjbw92u1bih3ziewc205dv4y34.jpeg)
![](/upload/resize_cache/iblock/717/76_76_1/hwknagmotz2lxi2oc3hm4j8xwyythtne.jpeg)
![](/upload/resize_cache/iblock/64d/76_76_1/bjevb65e1dcqcef3873b27m9up4dmu27.jpeg)
![](/upload/resize_cache/iblock/30a/76_76_1/suh6qoh8qb0xftvae8zv7s1bsoimht6d.jpeg)
![](/upload/resize_cache/iblock/ea3/76_76_1/p3af4uw0s631p2gpsbrdpx77jfu1m2r4.jpeg)

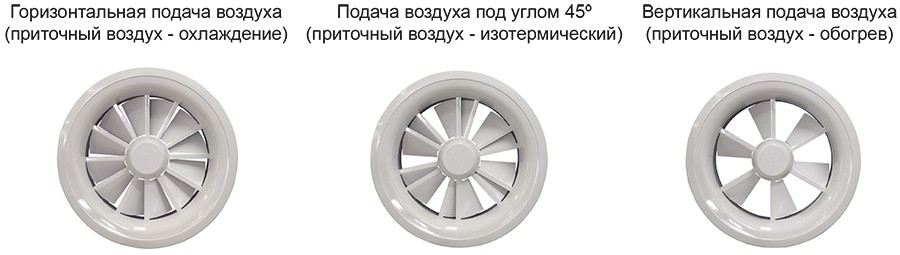

Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения. Изделие может использоваться также и для удаления воздуха из помещений.
Диффузоры используются как для помещений с высоким потолком (≤10 м, заводы, терминалы аэропортов, театры, банкетные залы), так и с относительно не низким потолком (≤3,8 м, залы для приемов, холлы гостиниц). Подходят для помещений с высокой разницей температуры между поступающим воздухом и воздухом в помещении.
Диффузоры устанавливаются в верхней зоне помещений на отводах воздуховодов при открытой прокладке, в подшивном пространстве потолка или на стене. Возможна установка диффузоров в свободном пространстве вертикально, горизонтально или с наклоном в сторону обслуживаемой зоны.

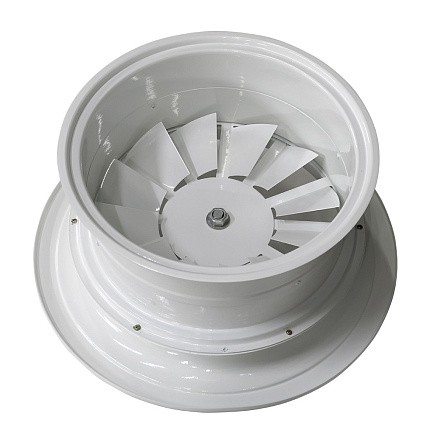

Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к воздуховоду или подшивному потолку. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Диффузоры изготавливаются из стали и имеют защитное порошковое покрытие белого цвета (RAL 9016).

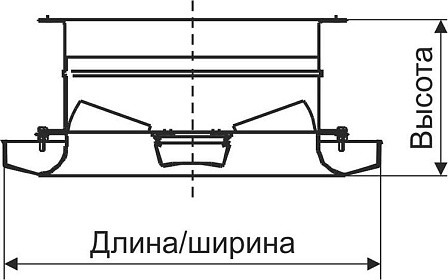

Габаритные и присоединительные размеры
![SD-A чертеж.jpg SD-A чертеж.jpg](/upload/medialibrary/14b/14baa7edfbae1b2cf17fffdd87356528.jpg)
Тип диффузора |
D |
E |
F |
H |
SD-A 200 |
198 |
315 |
240 |
142 |
SD-A 250 |
250 |
360 |
289 |
140 |
SD-A 315 |
310 |
470 |
352 |
163 |
SD-A 400 |
397 |
579 |
442 |
181 |
SD-A 500 |
495 |
657 |
538 |
181 |
Аэродинамические и акустические характеристики
Тип диффузора |
Расход воздуха на диффузор, м3/ч |
Эффективная площадь выхода воздуха, м2 |
|
min |
max |
||
SD-A 315 |
252 |
1080 |
0,022 |
SD-A 400 |
450 |
1800 |
0,031 |
SD-A 500 |
828 |
3672 |
0,077 |
График звуковой мощности и потери давления
![SD-A общий график.jpg SD-A общий график.jpg](/upload/medialibrary/194/194f4df0c9cf94bf2e61e7c5d3254698.jpg)
