Тепловая завеса серии 600
Тепловые завесы серии 600 предназначены для проёмов высотой (шириной) 3,5 метра и отличаются высокой эстетичностью. Это не только эффективное тепловое оборудование, но элегантный элемент интерьера. Изготавливаются в корпусах из нержавеющей стали (матовой или полированной), в трёх дизайнерских вариантах. Завесы в форме колонн устанавливаются вертикально рядом с проёмами. Завесы в форме эллипсов и сегментных тел располагаются над проёмами в горизонтальной плоскости. Оснащаются специальной подсветкой. Присоединительные размеры патрубков в завесах серии 600W – 3/4".
Степень защиты, обеспечиваемая оболочкой – IP21.
Серия 600Е/600W/600А Интерьерная, колонна прямоточная

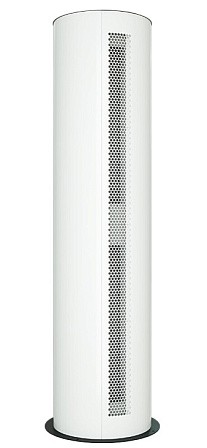

«Колонны» для защиты проемов высотой от 2-х до 3-х метров, в том числе и для вращающихся дверей.
«Колонны» устанавливаются рядом с проемом высотой до 3 метров (в т. ч. вращающихся дверей).
Фронтальные панели из глянцевой нержавеющей стали с декоративными гранями остаются чистыми. Устанавливаются близко к дверному проему, так как всасывание происходит со стороны, противоположной нагнетанию.
|
Модель |
Параметры питающей сети, В/Гц |
Режимы мощности, |
Потребляемая мощность двигателя, Вт |
Расход воздуха, м3/ч |
Эффективная длина струи, м |
Звуковое давление, Дб |
Габаритные размеры, мм |
Вес, кг |
|
серия 600Е Интерьерная, колонна прямоточная (электрический источник тепла) |
||||||||
|
КЭВ-12П6047Е |
380/50 |
0/6/12 |
220 |
2500/2800/3300 |
3 |
52 |
высота 2060; Ø495 |
62,5 |
|
КЭВ-18П6047Е |
380/50 |
0/9/18 |
220 |
3 |
52 |
63,5 |
||
|
КЭВ-24П6047Е |
380/50 |
0/12/24 |
220 |
3 |
52 |
63,5 |
||
|
КЭВ-18П6044Е |
380/50 |
0/9/18 |
530 |
4200/4900/5300 |
3,5 |
63 |
высота 2130; Ø610 |
80,5 |
|
КЭВ-24П6044Е |
380/50 |
0/12/24 |
530 |
3,5 |
63 |
82,5 |
||
|
КЭВ-36П6044Е |
380/50 |
0/18/36 |
530 |
3,5 |
63 |
83 |
||
|
КЭВ-18П6048Е |
380/50 |
0/9/18 |
350 |
2700/3100/3600 |
3 |
52 |
высота 2350; Ø495 |
71,5 |
|
КЭВ-24П6048Е |
380/50 |
0/12/24 |
350 |
3 |
52 |
72,5 |
||
|
КЭВ-30П6048Е |
380/50 |
0/15/30 |
350 |
3 |
52 |
72,5 |
||
|
КЭВ-24П6045Е |
380/50 |
0/12/24 |
700 |
4500/5400/5700 |
3 |
63 |
высота 2350; Ø610 |
96,5 |
|
КЭВ-36П6045Е |
380/50 |
0/18/36 |
700 |
3 |
63 |
98 |
||
|
КЭВ-48П6045Е |
380/50 |
0/30/48 |
700 |
3 |
63 |
100 |
||
|
КЭВ-18П6049Е |
380/50 |
0/9/18 |
350 |
3700/4300/5100 |
3 |
53 |
высота 3000; Ø495 |
91,5 |
|
КЭВ-27П6049Е |
380/50 |
0/13,5/27 |
350 |
3 |
53 |
93 |
||
|
КЭВ-36П6049Е |
380/50 |
0/18/36 |
350 |
3 |
53 |
93 |
||
|
КЭВ-27П6046Е |
380/50 |
0/13,5/27 |
800 |
6300/7400/8000 |
3,5 |
64 |
высота 3000; Ø610 |
114 |
|
КЭВ-36П6046Е |
380/50 |
0/18/36 |
800 |
3,5 |
64 |
117 |
||
|
КЭВ-54П6046Е |
380/50 |
0/27/54 |
800 |
3,5 |
64 |
117 |
||
|
серия 600W Интерьерная, колонна прямоточная (водяной источник тепла) |
||||||||
|
КЭВ-52П6147W |
220/50 |
0/24,7/28,9 |
220 |
2500/2700/3200 |
3 |
51 |
высота 2060; Ø495 |
65 |
|
КЭВ-90П6144W |
220/50 |
0/38,3/44 |
530 |
4000/4500/5000 |
3,5 |
63 |
высота 2130; Ø610 |
85 |
|
КЭВ-60П6148W |
220/50 |
0/27,9/32,9 |
330 |
2700/3000/3500 |
3 |
50 |
высота 2355; Ø495 |
74 |
|
КЭВ-115П6145W |
220/50 |
0/42,6/49,6 |
640 |
4400/5300/5600 |
3,5 |
63 |
высота 2350; Ø610 |
97,5 |
|
КЭВ-95П6149W |
220/50 |
0/38,5/46,8 |
330 |
3700/4100/5000 |
3 |
52 |
высота 3000; Ø495 |
95 |
|
КЭВ-135П6146W |
220/50 |
0/59,9/61,9 |
800 |
6000/6700/7500 |
3,5 |
64 |
высота 3000; Ø610 |
120 |
|
серия 600А Интерьерная, колонна прямоточная (без источника тепла) |
||||||||
|
КЭВ- П6147А |
220/50 |
- |
220 |
2700/3100/3400 |
3 |
52 |
высота 2060; Ø495 |
60 |
|
КЭВ- П6144А |
220/50 |
- |
530 |
4400/5000/5400 |
3,5 |
63 |
высота 2130; Ø610 |
77,5 |
|
КЭВ-П6148А |
220/50 |
- |
350 |
3000/3400/3700 |
3 |
52 |
высота 2350; Ø495 |
68,5 |
|
КЭВ-П6145А |
220/50 |
- |
750 |
4500/5300/5800 |
3,5 |
61 |
высота 23550; Ø610 |
88,5 |
|
КЭВ- П6149А |
220/50 |
- |
350 |
4100/4700/5200 |
3 |
53 |
высота 3000; Ø495 |
88 |
|
КЭВ-П6146А |
220/50 |
- |
850 |
6600/7500/8100 |
3,5 |
64 |
высота 3000; Ø610 |
110 |
Тепловые характеристики завес с водяным источником тепла (при температуре воздуха в помещении +15ºС)
|
КЭВ-52П6147W |
||||||
|
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
|
Расход воздуха, м3/ч (max/min) |
3200/2500 |
3200/2500 |
3200/2500 |
3200/2500 |
3200/2500 |
3200/2500 |
|
Тепловая мощность, кВт |
34,6/29,6 |
32,5/27,8 |
30,0/25,6 |
28,9/24,7 |
23,3/19,9 |
12,9/11,0 |
|
Подогрев воздуха, ºС |
32/35 |
30/33 |
28/30 |
27/29 |
21/23 |
12/13 |
|
Расход воды, л/с |
0,12/0,1 |
0,15/0,13 |
0,23/0,2 |
0,32/0,27 |
0,32/0,27 |
0,17/0,15 |
|
КЭВ-90П6144W |
||||||
|
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
|
Расход воздуха, м3/ч (max/min) |
5000/4000 |
5000/4000 |
5000/4000 |
5000/4000 |
5000/4000 |
5000/4000 |
|
Тепловая мощность, кВт |
52,9/46,1 |
49,7/43,3 |
45,6/39,7 |
44,0/38,3 |
35,6/30,9 |
19,8/17,2 |
|
Подогрев воздуха, ºС |
31/34 |
29/32 |
27/29 |
26/28 |
21/23 |
12/13 |
|
Расход воды, л/с |
0,18/0,16 |
0,23/0,2 |
0,36/0,31 |
0,48/0,42 |
0,48/0,42 |
0,27/0,23 |
|
КЭВ-60П6148W |
||||||
|
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
|
Расход воздуха, м3/ч (max/min) |
3500/2700 |
3500/2700 |
3500/2700 |
3500/2700 |
3500/2700 |
3500/2700 |
|
Тепловая мощность, кВт |
40,2/34,1 |
37,6/31,8 |
34,3/29,0 |
32,9/27,9 |
26,6/22,5 |
15,1/12,7 |
|
Подогрев воздуха, ºС |
34/37 |
32/35 |
29/32 |
28/30 |
22/25 |
13/14 |
|
Расход воды, л/с |
0,14/0,12 |
0,17/0,15 |
0,27/0,23 |
0,36/0,3 |
0,36/0,31 |
0,2/0,17 |
|
КЭВ-115П6145W |
||||||
|
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
|
Расход воздуха, м3/ч (max/min) |
5600/4400 |
5600/4400 |
5600/4400 |
5600/4400 |
5600/4400 |
5600/4400 |
|
Тепловая мощность, кВт |
60,3/52,0 |
56,4/48,6 |
51,6/44,3 |
49,6/42,6 |
40,1/34,4 |
22,7/19,5 |
|
Подогрев воздуха, ºС |
32/35 |
30/33 |
27/30 |
26/29 |
21/23 |
12/15 |
|
Расход воды, л/с |
0,21/0,18 |
0,26/0,22 |
0,4/0,35 |
0,54/0,46 |
0,54/0,47 |
0,31/0,26 |
|
КЭВ-95П6149W |
||||||
|
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
|
Расход воздуха, м3/ч (max/min) |
5000/3700 |
5000/3700 |
5000/3700 |
5000/3700 |
5000/3700 |
5000/3700 |
|
Тепловая мощность, кВт |
58,3/48,2 |
54,2/44,7 |
48,9/40,3 |
46,8/38,5 |
37,9/31,2 |
22,2/18,2 |
|
Подогрев воздуха, ºС |
34/38 |
32/36 |
29/32 |
28/31 |
22/25 |
13/14 |
|
Расход воды, л/с |
0,2/0,17 |
0,25/0,21 |
0,38/0,32 |
0,51/0,42 |
0,51/0,42 |
0,3/0,24 |
|
КЭВ-135П6146W |
||||||
|
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
|
Расход воздуха, м3/ч (max/min) |
7500/6000 |
7500/6000 |
7500/600 |
7500/6000 |
7500/6000 |
7500/6000 |
|
Тепловая мощность, кВт |
83,6/75,0 |
80,1/69,7 |
72,3/62,7 |
69,1/59,9 |
55,9/48,5 |
32,7/28,4 |
|
Подогрев воздуха, ºС |
34/37 |
31/34 |
28/31 |
27/29 |
22/24 |
13/14 |
|
Расход воды, л/с |
0,3/0,26 |
0,37/0,32 |
0,56/0,49 |
0,75/0,65 |
0,76/0,66 |
0,44/0,38 |

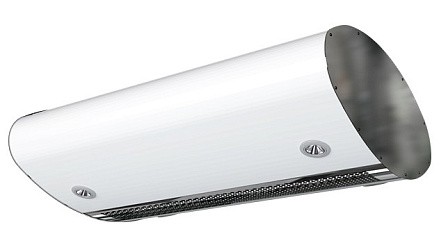

Серия 600Е/600W/600А Интерьерная, эллипс
«Эллипс» предназдачен для защиты проемов высотой до 3,5 метров в помещениях с дизайнерским интерьером.
Монтаж завес «Эллипс» – горизонтальный
Габаритные размеры указаны без учета выступающих патрубков и кронштейнов.
|
Модель |
Параметры питающей сети, В/Гц |
Режимы мощности, |
Потребляемая мощность двигателя, Вт |
Расход воздуха, м3/ч |
Эффективная длина струи, м |
Звуковое давление, Дб |
Габаритные размеры, мм |
Вес, кг |
|
серия 600Е Интерьерная, эллипс (электрический источник тепла) |
||||||||
|
КЭВ-12П6011Е |
380/50 |
0/6/12 |
240 |
2200/2550/2700 |
3,5 |
60 |
1105х890х395 |
42 |
|
КЭВ-18П6011Е |
380/50 |
0/9/18 |
230 |
3,5 |
60 |
42 |
||
|
КЭВ-24П6011Е |
380/50 |
0/12/24 |
230 |
3,5 |
60 |
43 |
||
|
КЭВ-24П6031Е |
380/50 |
0/12/24 |
520 |
4450/5100/5400 |
3,5 |
63 |
2105х890х395 |
75 |
|
КЭВ-36П6031Е |
380/50 |
0/18/36 |
500 |
3,5 |
63 |
75 |
||
|
КЭВ-48П6031Е |
380/50 |
0/26,9/48 |
500 |
3,5 |
63 |
77 |
||
|
серия 600W Интерьерная, эллипс (водяной источник тепла) |
||||||||
|
КЭВ-50П6111W |
220/50 |
- |
230 |
1850/2200/2600 |
3,5 |
60 |
1105х890х395 |
43 |
|
КЭВ-110П6131W |
220/50 |
- |
530 |
2900/4450/5200 |
3,5 |
63 |
2105х890х395 |
76 |
|
серия 600А Интерьерная, эллипс (без источника тепла) |
||||||||
|
КЭВ- П6111А |
220/50 |
- |
230 |
1800/2150/3200 |
3,5 |
60 |
1105х890х395 |
38 |
|
КЭВ- П6131А |
220/50 |
- |
530 |
3550/4300/6350 |
3,5 |
63 |
2105х890х395 |
63 |
Тепловые характеристики завес при температуре воздуха в помещении +15ºС.
|
КЭВ-50П6111W |
||||||
|
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
|
Расход воздуха 2600/1850 |
max/min |
max/min |
max/min |
max/min |
max/min |
max/min |
|
Тепловая мощность, кВт |
18,3/11,2 |
19,2/14,8 |
19,8/15,9 |
20,1/16,1 |
16/12,8 |
4,9/4,4 |
|
Подогрев воздуха, ºС |
21/18 |
22/24 |
22/25 |
23/26 |
18/20 |
6/7 |
|
Расход воды, л/с |
0,06/0,04 |
0,09/0,07 |
0,15/0,12 |
0,22/0,17 |
0,21/0,17 |
0,07/0,06 |
|
КЭВ-110П6131W |
||||||
|
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
|
Расход воздуха 5200/2900 |
max/min |
max/min |
max/min |
max/min |
max/min |
max/min |
|
Тепловая мощность, кВт |
58/40 |
54,4/37,1 |
50/34 |
48,2/32,7 |
38,9/26,4 |
21,7/14,6 |
|
Подогрев воздуха, ºС |
33/40 |
31/38 |
28/35 |
27/33 |
22/27 |
12/15 |
|
Расход воды, л/с |
0,2/0,14 |
0,25/0,17 |
0,39/0,26 |
0,52/0,35 |
0,52/0,35 |
0,29/0,19 |
Не представленные в наличии модели доступны к поставке под заказ
