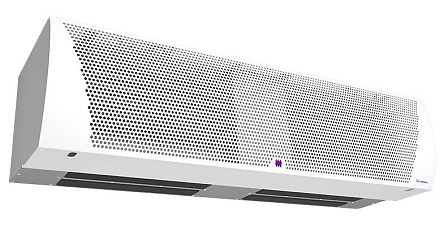

Тепловая завеса серии 500
![](/upload/resize_cache/iblock/770/448_448_1/aiqidyawdby2aavef0n83lm49y9cjty4.jpeg)
![](/upload/resize_cache/iblock/d62/448_448_1/flunk7fed174rsinu3zqjk5o2vh1hj6k.jpeg)
![](/upload/resize_cache/iblock/770/76_76_1/aiqidyawdby2aavef0n83lm49y9cjty4.jpeg)
![](/upload/resize_cache/iblock/d62/76_76_1/flunk7fed174rsinu3zqjk5o2vh1hj6k.jpeg)

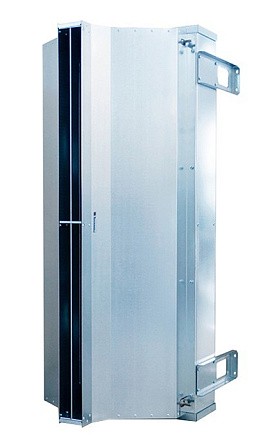

Тепловые завесы серии 500E/500W/500А подойдут для ворот высотой от 4,0 до 6,0 метров на крупных промышленных объектах, в железнодорожных депо. Предусмотрен горизонтальный и вертикальный (односторонний и двухсторонний) монтаж. Присоединительный размер патрубков в моделях КЭВ-130П5133W, КЭВ-190П5143W, КЭВ-130П5131W, КЭВ-130П5131W, КЭВ-130П5132W, КЭВ-190П5142W, КЭВ-140П5110W, КЭВ-200П5120W составляет 3/4”, в моделях КЭВ-125П5050W, КЭВ-175П5060W, КЭВ-125П5051W, КЭВ-175П5061W – 1”. Оболочка имеет степень защиты IP21.
Cерия 500 IP54 Промышленная имеет степень защиты оболочки IP54.
Ворота высотой до 6,0 метров на крупных промышленных объектах, в железнодорожных депо оборудуются воздушными завесами серии 500. Предусмотрен горизонтальный и вертикальный (односторонний и двухсторонний) монтаж. Присоединительный размер патрубков в моделях КЭВ-130П5133W, КЭВ-190П5143W, КЭВ-130П5131W, КЭВ-130П5131W, КЭВ-130П5132W, КЭВ-190П5142W, КЭВ-140П5110W, КЭВ-200П5120W составляет 3/4”, в моделях КЭВ-125П5050W, КЭВ-175П5060W, КЭВ-125П5051W, КЭВ-175П5061W – 1”. Оболочка имеет степень защиты IP21.
Cерия 500 IP54 Промышленная имеет степень защиты оболочки IP54.
Серия 500Е/500W/500А Комфорт
Модель |
Параметры питающей сети, В/Гц |
Режимы мощности, |
Потребляемая мощность двигателя, Вт |
Расход воздуха, м3/ч |
Эффективная длина струи, м |
Звуковое давление, Дб |
Габаритные размеры, мм |
Вес, кг |
серия 500Е Комфорт (электрический источник тепла) |
||||||||
КЭВ-18П5031Е |
380/50 |
0/9/18 |
1000 |
5400/6500/7000 |
6 |
68 |
1620х560х495 |
61 |
КЭВ-24П5031Е |
380/50 |
0/12/24 |
1000 |
5300/6400/7000 |
6 |
68 |
62 |
|
КЭВ-36П5031Е |
380/50 |
0/18/36 |
1000 |
6 |
68 |
63,5 |
||
КЭВ-45П5031Е |
380/50 |
0/22,5/45 |
1000 |
6 |
68 |
63,5 |
||
КЭВ-24П5041Е |
380/50 |
0/12/24 |
1100 |
8500/9200/10000 |
6 |
68 |
2120х560х495 |
71 |
КЭВ-36П5041Е |
380/50 |
0/18/36 |
1100 |
6 |
68 |
72 |
||
КЭВ-54П5041Е |
380/50 |
0/27/54 |
1100 |
8400/9100/9800 |
6 |
68 |
74 |
|
серия 500W Комфорт (водяной источник тепла) |
||||||||
КЭВ-130П5131W |
220/50 |
0/54,3/69,3 |
1000 |
4300/5700/6200 |
6 |
67 |
1620х560х495 |
68 |
КЭВ-190П5141W |
220/50 |
0/87,6/101 |
1100 |
7100/7700/8800 |
6 |
67 |
2120х560х495 |
82 |
серия 500А Комфорт (без источника тепла) |
||||||||
КЭВ- П5131А |
220/50 |
- |
1000 |
5300/6400/7000 |
6 |
68 |
1620х560х495 |
57,5 |
КЭВ- П5141А |
220/50 |
- |
1100 |
8500/9200/10000 |
6 |
68 |
2120х560х495 |
68 |
Тепловые характеристики завес при температуре воздуха в помещении +15ºС.
КЭВ-130П5131W |
||||||
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
Расход воздуха 6200/4300 |
max/min |
max/min |
max/min |
max/min |
max/min |
max/min |
Тепловая мощность, кВт |
82,8/65,4 |
77,9/61,5 |
71,8/56,4 |
69,3/54,3 |
55,8/43,6 |
30,0/23,3 |
Подогрев воздуха, ºС |
39/45 |
37/42 |
34/39 |
33/37 |
27/30 |
14/16 |
Расход воды, л/с |
0,29/0,23 |
0,36/0,28 |
0,56/0,44 |
0,76/0,59 |
0,76/0,59 |
0,4/0,31 |
КЭВ-190П5141W |
||||||
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
Расход воздуха 8800/7100 |
max/min |
max/min |
max/min |
max/min |
max/min |
max/min |
Тепловая мощность, кВт |
126,1/110,1 |
117,1/102,1 |
105,7/91,8 |
101,0/87,6 |
81,5/70,7 |
46,5/40,4 |
Подогрев воздуха, ºС |
42/46 |
39/42 |
35/38 |
34/36 |
27/29 |
16/17 |
Расход воды, л/с |
0,44/0,38 |
0,54/0,47 |
0,83/0,72 |
1,10/0,96 |
1,11/0,96 |
0,63/0,54 |
Серия 500Е/500W/500А Промышленная IP54
Модель |
Параметры питающей сети, В/Гц |
Режимы мощности, |
Потребляемая мощность двигателя, Вт |
Расход воздуха, м3/ч |
Эффективная длина струи, м |
Звуковое давление, Дб |
Габаритные размеры, мм |
Вес, кг |
серия 500Е Промышленная IP54 (электрический источник тепла) |
||||||||
КЭВ-18П5051Е |
380/50 |
0/9/18 |
1500 |
5500/6200/6500 |
6 |
63 |
1520х710х670 |
76 |
КЭВ-24П5051Е |
380/50 |
0/12/24 |
1500 |
6 |
63 |
78 |
||
КЭВ-36П5051Е |
380/50 |
0/18/36 |
1500 |
6 |
63 |
82 |
||
КЭВ-24П5061Е |
380/50 |
0/12/24 |
2400 |
7100/8200/9000 |
6 |
67 |
2020х710х670 |
105 |
КЭВ-36П5061Е |
380/50 |
0/18/36 |
2400 |
6 |
67 |
105 |
||
КЭВ-48П5061Е |
380/50 |
0/24/48 |
2400 |
6 |
67 |
107 |
||
серия 500W Промышленная IP54 (водяной источник тепла) |
||||||||
КЭВ-125П5051W |
220/50 |
0/48,4/61 |
1500 |
4600/6300/6500 |
6 |
63 |
1520х710х670 |
79 |
КЭВ-175П5061W |
220/50 |
0/73,7/87,8 |
2400 |
6900/8300/9000 |
6 |
67 |
2020х710х670 |
101 |
серия 500А Промышленная IP54 (без источника тепла) |
||||||||
КЭВ- П5051А |
380/50 |
- |
1500 |
5300/6000/6500 |
6 |
63 |
1520х710х670 |
63 |
КЭВ- П5061А |
380/50 |
- |
2400 |
6700/8200/9000 |
6 |
67 |
2020х710х670 |
85 |
Тепловые характеристики завес при температуре воздуха в помещении +15ºС.
КЭВ-125П5051W |
||||||
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
Расход воздуха 6500/5000 |
max/min |
max/min |
max/min |
max/min |
max/min |
max/min |
Тепловая мощность, кВт |
69,9/54,9 |
66,5/52,4 |
62,5/49,3 |
61/48,4 |
49/38,6 |
25,3/19,3 |
Подогрев воздуха, ºС |
32/35 |
30/34 |
28/32 |
28/31 |
22/25 |
11/12 |
Расход воды, л/с |
0,24/0,19 |
0,3/0,24 |
0,48/0,38 |
0,66/0,52 |
0,66/0,52 |
0,34/0,26 |
КЭВ-175П5061W |
||||||
Температура воды на входе/выходе, ºС |
150/70 |
130/70 |
105/70 |
95/70 |
80/60 |
60/40 |
Расход воздуха 9000/6900 |
max/min |
max/min |
max/min |
max/min |
max/min |
max/min |
Тепловая мощность, кВт |
105,8/89,0 |
99,2/83,4 |
91,1/76,5 |
87,8/73,7 |
70,9/59,5 |
39,5/33,1 |
Подогрев воздуха, ºС |
35/38 |
32/36 |
30/33 |
29/31 |
23/25 |
13/14 |
Расход воды, л/с |
0,36/0,3 |
0,45/0,38 |
0,7/0,59 |
0,95/0,8 |
0,95/0,8 |
0,53/0,44 |
Не представленные в наличии модели доступны к поставке под заказ
