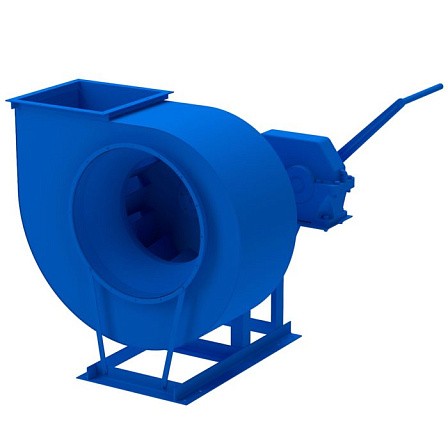

Вентилятор электроручной ЭРВ
![](/upload/resize_cache/iblock/cab/448_448_1/45duhlyt5yucwhc8vsyosmvxogf5ucou.jpeg)
![](/upload/resize_cache/iblock/cab/76_76_1/45duhlyt5yucwhc8vsyosmvxogf5ucou.jpeg)
Общие сведения:
- низкого давления
- одностороннего всасывания
- назад загнутые лопатки
- количество лопаток — 12
- поворотный спиральный корпус
- правое и левое вращение
- ручной и электрический привод
Назначение:
- для работы в противорадиационных укрытиях и в системах вентиляции убежищ, не оборудованных дизельными электростанциями
- для подачи воздуха в помещения различных сооружений в режиме чистой вентиляции от электрической сети и от ручного привода
- для подачи воздуха в помещения различных сооружений в режиме чистой вентиляции и могут работать как от электрической сети (U=380В), так и от ручного привода.
- по отдельному заказу, возможно изготовление установки с электродвигателем на 220В.
Варианты изготовления:
- «О» - общепромышленного назначения из углеродистой стали
- «К1» - коррозионностойкие из нержавеющей стали
Установки электроручные вентиляторы (далее по тексту «установки») подразделяются на два типа:
- 1 тип – вентилятор ЭРВ 72-2, приводимая в движение при ручном приводе двумя людьми
- 2 тип – вентилятор ЭРВ72-3, приводимая в движение при ручном приводе тремя людьми
Каждая электроустановка состоит из: радиального вентилятора, редуктора, муфты сцепления и рукоятки.
Электроручные вентиляторы ЭРВ могут дополнительно комплектоваться гибкими вставками, виброизоляторами и клапанами.
Условия эксплуатации
Вентиляторы эксплуатируются в условиях умеренного (У) климата третьей категории размещения по ГОСТ 15150.
Температура окружающей среды от минус -40°С до +40°С.
Температура среды, перемещаемой вентиляторами до +80°С. Перемещаемая среда не должна содержать липкие и волокнистые вещества допустимое содержание механических примесей — не более 100 мг/м3
Габаритные и присоединительные размеры (мм)
![ЭРВ_чертеж.jpg ЭРВ_чертеж.jpg](/upload/medialibrary/e64/jjutcqk91uzuq164msgd6xrwkz0takly.jpg)
1 – Вентилятор; 2, 3 – Редуктор; 4 – Рукоятка
Тип |
h |
H |
a |
P |
n |
D |
D1 |
Г |
В |
K |
l |
L |
b |
B |
Л |
ЭРВ 72-2 |
410 |
520 |
225 |
252 |
12 |
325 |
345 |
212 |
175 |
400 |
605 |
840 |
360 |
680 |
1250 |
ЭРВ 72-3 |
520 |
810 |
280 |
321 |
12 |
410 |
430 |
262 |
202 |
600 |
690 |
930 |
440 |
770 |
1570 |
Технические характеристики
Параметр |
ЭРВ-72-2 |
ЭРВ-72-3 |
Производительность, м3/ч |
700 - 1500 |
1300 - 2700 |
Полное давление, Па |
290-160 |
260-160 |
Мощность, кВт |
0.25 |
0.37 |
Частота вращения, об/мин |
1380 |
1000 |
Редуктор |
Ц2У-100-40-2IV2 |
Ц2У-100-31,5-2IV2 |
Усилие на рукоятке , Н, не более |
130 |
205 |
Количество работающих при ручном приводе, чел. |
2 |
3 |
Масса, кг |
90 |
116 |
