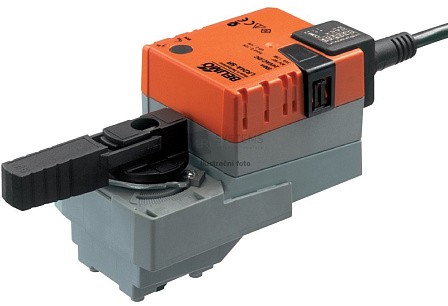

Поворотный электропривод для шаровых кранов Belimo
![](/upload/resize_cache/iblock/9a1/448_448_1/qmqefi763c38b5cjzndxrnudydjbrwrw.jpeg)
![](/upload/resize_cache/iblock/9a1/76_76_1/qmqefi763c38b5cjzndxrnudydjbrwrw.jpeg)
Простая прямая установка на шаровой кран при помощи одного винта. Устройство для монтажа встроено в указатель положение электропривода. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.
Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления). Угол поворота настраивается при помощи механических упоров. Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Габаритные и присоединительные размеры (мм)
![чертеж belimo.jpg чертеж belimo.jpg](/upload/medialibrary/933/9335b8f861d501eb22b5fc7404a7d6ad.jpg)
Технические данные
Технические характеристики |
Модель |
|
LR24A-SR |
SR24A-SR |
|
Номинальное напряжение |
24 В ~ 50/60 Гц |
|
Диапазон номинального напряжения |
19,2…28,8 В ~/= |
|
Расчетная мощность |
2 ВА |
4 ВА |
Потребляемая мощность: |
1,0 Вт |
2 Вт |
Крутящий момент |
5 Нм |
20 Нм |
Соединение: |
|
|
Параллельное соединение |
Возможно c учетом мощностей |
|
Крутящий момент (номинальный) |
Мин. 5 Нм при номинальном напряжении |
|
Управление: |
0…10 В = Типовое входное сопротивление 100кОм |
— |
Обратная связь |
|
— |
Равность хода |
±5% |
— |
Ручное управление |
Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка |
|
Время поворота |
90 с / 95° |
|
Уровень шума |
Макс. 35 дБ (без клапана) |
|
Индикация положения |
Механический указатель, съемный |
|
Класс защиты |
III (для низких напряжений) |
|
Электромагнитная совместимость |
Соответствует 89/336/ЕЕС |
|
Степень защиты корпуса |
IP54 в любом положении установки |
|
Температура окружающей среды |
0…+50° С |
|
Температура переносимой среды |
+5…+100°С (шаровой кран) |
|
Температура хранения |
–40…+80°С |
|
Влажность окружающей среды |
95% отн., не конденсир. (по EN 60730-1) |
|
Масса |
≈0,55 кг |
≈1 кг |
Не представленные в наличии модели доступны к поставке под заказ
