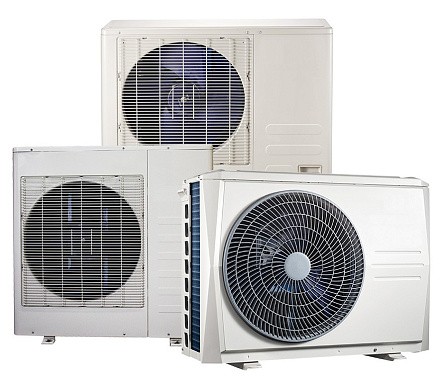

Компрессорно-конденсаторный блок ACC, CU
![](/upload/resize_cache/iblock/114/448_448_1/tiu3gsb7newi74jthekd8wv5ntc6f5x2.jpeg)
![](/upload/resize_cache/iblock/114/76_76_1/tiu3gsb7newi74jthekd8wv5ntc6f5x2.jpeg)
Компрессорно-конденсаторные блоки (ККБ) служат для отвода тепла в окружающую атмосферу от фреона (хладоноситель) выходящего из испарителя, путем сжимания входящих газов в компрессоре. При этом процессе поднимается температура газов фреона выше атмосферной. Отвод тепла происходит в теплообменнике под названием конденсатор в котором фреон изменяет агрегатное состояние из газообразного в жидкое. Подача воздуха через конденсатор осуществляется посредством осевых вентиляторов. В качестве хладоносителя применяется фреон R410А.
Комплект обвязки для ККБ поставляется в комплекте.
Технические характеристики
Модель ACC |
ACC340DWT |
ACC530DWT |
ACC750DWT |
ACC1100DWT |
ACC1500DWT |
ACC1700DWT |
||
Модель CU |
CU1 |
CU2 |
CU3 |
CU4 |
CU5 |
CU6 |
||
Электропитание |
|
220-240 В~, 1Ф, 50 Гц |
380-415 В~, 3Ф, 50 Гц |
|||||
Диапазон температур окружающего воздуха |
°C |
+17..+46 |
+17..+46 |
+17..+46 |
+17..+46 |
+17..+46 |
+17..+46 |
|
Охлаждение |
Производительность |
кВт |
3,37 |
5,31 |
7,45 |
10,57 |
14,72 |
16,91 |
Максимальная потребляемая мощность |
кВт |
1,79 |
2,57 |
3,44 |
5,3 |
6,1 |
8,5 |
|
Максимальный ток |
А |
9,2 |
13,2 |
17,5 |
10 |
12 |
13 |
|
Уровень звукового давления |
дБ(A) |
49 |
55 |
55 |
58 |
58 |
59 |
|
Компрессор |
Тип / Количество |
|
Ротационный / 1 |
Спиральный / 1 |
||||
Модель |
|
PA290G2CS-4MU1 |
PA225M2CS-4KU2 |
PA290G2CS-4MU1 |
C-SBN303H8D |
C-SBN373H8D |
C-SBN453H8D |
|
Марка |
|
GMCC |
GMCC |
GMCC |
Sanyo |
Sanyo |
Sanyo |
|
Производительность |
Вт |
3370 |
5310 |
7450 |
10570 |
14720 |
16910 |
|
Потребляемая мощность |
Вт |
937 |
1493 |
2123 |
2820 |
4156 |
4796 |
|
Конденсатор |
|
35 мкФ / 450 В |
50 мкФ / 450 В |
50 мкФ / 450 В |
- |
- |
- |
|
Номинальный ток (RLA) |
А |
5,8 |
8,5 |
11,65 |
6,58 |
8,22 |
9,77 |
|
Объем масла |
мл |
480 (ПОЕ VG74) |
750 (ПОЕ VG74) |
850 (ПОЕ VG74) |
1700 (PVE FV68S) |
|||
Хладагент |
Тип / Вес |
|
R410А / 800 |
R410А / 860 |
R410А / 1400 |
R410А / 2500 |
R410А / 3000 |
R410А / 3050 |
Вентилятор |
Тип / Количество |
|
Осевой вентилятор / 1 |
Осевой вентилятор / 2 |
||||
Модель двигателя |
|
YKT-25-6-51 |
YDK190-6D(B) |
YDK65-6F(B) |
||||
Диаметр вентилятора |
мм |
Φ389 |
Φ429 |
Φ429 |
Φ560 |
Φ455 |
Φ455 |
|
Тип привода |
|
Прямой |
||||||
Конденсатор |
|
2,5 мкФ/450 В |
3 мкФ/450 В |
3 мкФ/450 В |
10 мкФ/450 В |
4 мкФ/450 В |
4 мкФ/450 В |
|
Потребляемая мощность |
Вт |
53 |
67 |
67 |
290 |
174 |
174 |
|
Частота вращения |
об/мин |
860 |
780 |
780 |
830 |
825 |
825 |
|
Теплооб- менник |
Тип |
|
Медная трубка с алюминиевыми пластинами |
|||||
Диаметр трубки |
мм |
Ф7 |
Ф7 |
Ф7 |
Ф7 |
Ф7 |
Ф7,94 |
|
Кол-во рядов |
|
1 |
1,46 |
2 |
1,6 |
2 |
2 |
|
Кол-во оребрений на дюйм |
мм |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,6 |
|
Длина × Высота |
мм |
600х504 |
700х504 |
700х504 |
898х882 |
845х1092 |
837х1100 |
|
Количество контуров |
|
2 |
2 |
2 |
7 |
8 |
8 |
|
Трубы для хладагента |
Жидкостная / Газовая трубы |
мм |
Φ6,5/Φ12,7 |
Φ6,5/Φ12,7 |
Φ9,52/Φ12,7 |
Φ9,52/Φ19 |
Φ9,52/Φ19 |
Φ9,52/Φ19 |
Макс. длина трубопровода |
м |
20 |
20 |
20 |
30 |
30 |
30 |
|
Макс. перепад высот |
м |
10 |
10 |
10 |
20 |
20 |
20 |
|
Электропровод |
Силовой кабель |
|
2×2,5 мм2+1×1,5 мм2 (+земля) |
2×4,0 мм2+1×2,5 мм2 (+ земля) |
2×6,0 мм2+1×4,0 мм2 (+земля) |
4×4.0 мм2+1×2,5 мм2 (+земля) |
4×4,0 мм2+1×2,5 мм2 (+земля) |
4×4,0 мм2+1×6,0 мм2 (+земля) |
Сигнальный кабель |
|
1×1,0 мм2 |
1×1,0 мм2 |
1×1,0 мм2 |
1×1,0 мм2 |
1×1,0 мм2 |
1×1,0 мм2 |
|
Габаритные размеры без упаковки(Ш×В×Г) |
мм |
722×555×300 |
795×555×330 |
795×555×330 |
1077×967×396 |
987×1167×400 |
987×1167×400 |
|
Габаритные размеры в упаковке(Ш×В×Г) |
мм |
845х630х390 |
915×630×420 |
915×630×420 |
1120×1100×435 |
1032×1307×443 |
1032×1307×443 |
|
Вес нетто/брутто |
кг |
30/33 |
35,5/38,5 |
41/44 |
85,8/95,6 |
91,6/102 |
96,6/107 |
* Номинальная холодопроизводительность приведена для следующих условий.
Температура внутри помещения: +27 °C (по сухому термометру), +19 °С (по влажному термометру); Температура наружного воздуха: +32 °C (по сухому термометру); Эквивалентная длина трубопровода хладагента: 7,5 м (горизонтальный).
ACC340DWT, ACC530DWT, ACC750DWT
CU1, CU2, CU3
ACC1100DWT, ACC1500DWT, ACC1700DWT
CU4, CU5, CU6
Электрические схемы подключения
ACC340DWT, ACC530DWT
CU1, CU2
ACC750DWT
CU3
ACC1100DWT
CU4
ACC1500DWT, ACC1700DWT
CU5, CU6
Электрические характеристики
Модель ACC |
Модель CU |
Напряжение, частота |
Электрические токи |
Компрессор |
OFM |
|||||||
Гц |
Напряжение |
Мин. |
Макс. |
MCA |
TOCA |
MFA |
MSC |
RLA |
kW |
FLA |
||
ACC340DWT |
CU1 |
50 |
220~240 В |
198 В |
254 В |
7,8 |
8,6 |
20 |
29,9 |
5,8 |
0,024 |
0,28 |
ACC530DWT |
CU2 |
50 |
220~240 В |
198 В |
254 В |
11,5 |
15,2 |
40 |
40 |
8,5 |
0,048 |
0,49 |
ACC750DWT |
CU3 |
50 |
220~240 В |
198 В |
254 В |
17 |
18,7 |
60 |
66 |
12,6 |
0,053 |
0,61 |
ACC1100DWT |
CU4 |
50 |
380~415 В |
342 В |
440 В |
9,2 |
9,4 |
20 |
52 |
6,58 |
0,19 |
1,31 |
ACC1500DWT |
CU5 |
50 |
380~415 В |
342 В |
440 В |
10,8 |
10,9 |
25 |
66 |
8,2 |
0,13 |
1,6 |
ACC1700DWT |
CU6 |
50 |
380~415 В |
342 В |
440 В |
12,6 |
15,2 |
35 |
67 |
9,7 |
0,13 |
1,6 |
Примечание:
MCA: Минимальный ток, (A)
MFA: Максимальный ток для защитного автомата, (А) RLA: Номинальный ток, (A)
kW: Номинальная мощность двигателя, (кВт)
TOCA : Суммарный максимальный ток, (A) MSC: Максимальный пусковой ток, (A) OFM: Двигатель вентилятора
FLA: Ток двигателя, (A)
МАРКИРОВКА:
ACC340DWT компрессорно-конденсаторный блок
где АСС – модель компрессорно-конденсаторного блока
340 – хлодопроизводительность (3,4 кВт)
D – режим работы: D - только охлаждение; H: охлаждение и нагрев
WT – тип фреона: WT - R410A.
CU1 компрессорно-конденсаторный блок
где СU – модель компрессорно-конденсаторного блока
1 – типоразмер ККБ.
Не представленные в наличии модели доступны к поставке под заказ
