Пластина шумоглушащая
Пластины шумоглушащие предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов.

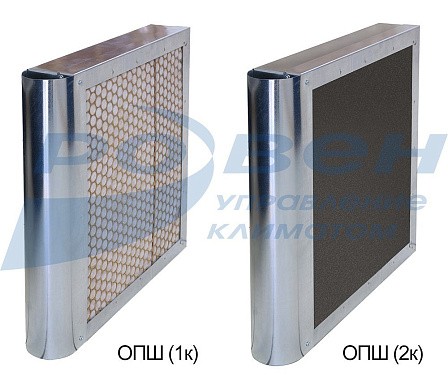

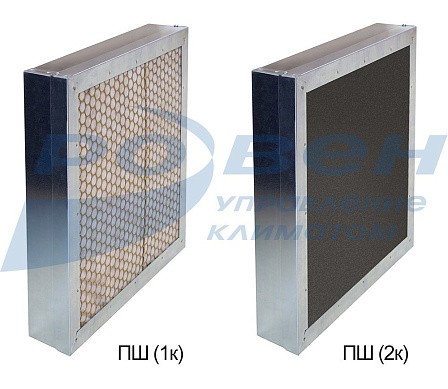

Пластины шумоглушащие изготавливаются в двух комплектациях: первая комплектация (1к) - пластины из звукоизоляционного материала URSA с перфорированной сеткой, вторая комплектация (2к) - пластины из минеральной звукопоглощающей плиты, оклеенной черным стеклохолстом повышенной плотности, благодаря чему не требуется установка дополнительной ветрозащиты.

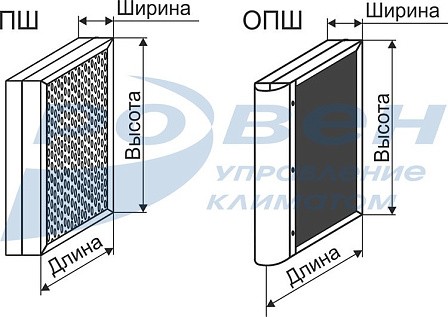

Габаритные и присоединительные размеры пластин ПШ и ОПШ (мм)
|
Модель |
L, мм |
С, мм |
r, мм |
H, мм |
|
ПШ 500*500-100 |
100 |
500 |
- |
500 |
|
ПШ 500*500-200 |
200 |
500 |
- |
500 |
|
ПШ 500*1000-100 |
100 |
500 |
- |
1 000 |
|
ПШ 1000*1000-100 |
100 |
1 000 |
- |
1 000 |
|
ПШ 500*1000-200 |
200 |
500 |
- |
1 000 |
|
ПШ 1000*1000-200 |
200 |
1000 |
- |
1 000 |
|
ОПШ 500*500-100 |
100 |
500 |
50 |
500 |
|
ОПШ 500*500-200 |
200 |
500 |
100 |
500 |
|
ОПШ 750*1000-100 |
100 |
750 |
50 |
1 000 |
|
ОПШ 1000*1000-100 |
100 |
1000 |
50 |
1 000 |
|
ОПШ 750*1000-200 |
200 |
750 |
100 |
1 000 |
|
ОПШ 1000*1000-200 |
200 |
1 000 |
100 |
1 000 |
По отдельной заявке изготавливаются пластины нестандартных размеров.
Снижение уровней звуковой мощности
|
Толщина пластин, мм |
Расстояние между пластинами, мм |
Длина глушителя, мм |
Фактор свободной площади |
Снижение уровней звуковой мощности (дБ) пластинчатыми глушителями в октавных полосах со среднегеометрическими частотами, Гц |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||||
|
100 |
100 |
500 |
50 |
0,5 |
2 |
5 |
13 |
17 |
12 |
10 |
8 |
|
1 000 |
1 |
3 |
7 |
20 |
25 |
18 |
16 |
11 |
|||
|
1 500 |
1 |
4 |
9 |
27 |
34 |
24 |
21 |
13 |
|||
|
2 000 |
1,5 |
5 |
12 |
35 |
48 |
30 |
25 |
14 |
|||
|
2 500 |
1,5 |
6 |
14 |
40 |
48 |
35 |
27 |
15 |
|||
|
3 000 |
2 |
7 |
16 |
45 |
52 |
40 |
32 |
16 |
|||
|
200 |
200 |
500 |
50 |
1 |
2 |
10 |
15 |
12 |
10 |
7 |
6 |
|
1 000 |
1,5 |
3 |
12 |
18 |
15 |
12 |
9 |
3 |
|||
|
1 500 |
2 |
5 |
18 |
25 |
20 |
15 |
12 |
11 |
|||
|
2 000 |
3 |
7 |
22 |
32 |
25 |
18 |
14 |
13 |
|||
|
2 500 |
4 |
10 |
26 |
39 |
29 |
21 |
18 |
14 |
|||
|
3 000 |
5 |
12 |
30 |
45 |
33 |
24 |
17 |
15 |
|||
|
400 |
400 |
500 |
50 |
2 |
4 |
10 |
10 |
7 |
7 |
6 |
5 |
|
1 000 |
2,5 |
6 |
12 |
12 |
9 |
8 |
7 |
6 |
|||
|
1 500 |
3,5 |
10 |
17 |
16 |
13 |
10 |
8 |
7 |
|||
|
2 000 |
4 |
13 |
21 |
20 |
15 |
12 |
10 |
9 |
|||
|
2 500 |
5 |
16 |
25 |
24 |
14 |
14 |
11 |
10 |
|||
|
3 000 |
5 |
18 |
28 |
27 |
19 |
15 |
12 |
11 |
|||
|
400 |
250 |
500 |
38 |
2,5 |
8 |
13 |
12 |
9 |
8 |
7 |
5 |
|
1 000 |
3 |
10 |
15 |
14 |
13 |
11 |
9 |
7 |
|||
|
1 500 |
4 |
12 |
22 |
21 |
18 |
13 |
12 |
9 |
|||
|
2 000 |
5 |
15 |
27 |
26 |
21 |
15 |
14 |
11 |
|||
|
2 500 |
6 |
18 |
32 |
30 |
24 |
17 |
15 |
12 |
|||
|
3 000 |
7 |
21 |
37 |
34 |
27 |
19 |
16 |
13 |
|||
Пример обозначения
Пластина ПШ-1к-500*600-100
где: ПШ – пластина шумоглушащая; (ОПШ - пластина шумоглушащая с обтекателем)
1к – первая комплектация (2к - вторая комплектация);
500*600 – типоразмер (длина*высота пластины) (CxH), мм;
100 - толщина пластины шумоглушащей, мм.
Не представленные в наличии модели доступны к поставке под заказ
