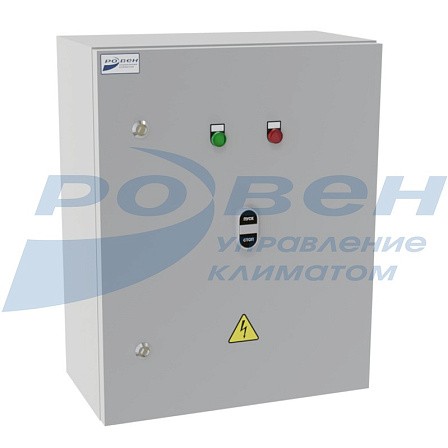

Щит управления насосами типа ЩУН

СДЕЛАНО В РОВЕН
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить

Щиты типа ЩУН предназначены для управления, контроля и защиты насосов, клапанов и задвижек систем водоподготовки, водоснабжения и канализации.

В щитах стандартно реализовано:

  • Ручное или автоматическое включение/выключение насосов с индикацией состояния.

  • Защита цепей питания включаемых устройств от короткого замыкания.



Два варианта комплектации щитов управления:

Комплектация

Описание

I к

Стандартная комплектация

II к

Комплектация повышенного качества


Технические характеристики и габаритные размеры щитов управления ЩУН

Щиты чертеж.jpg

Наименование корпуса
(в металле)

В

Ш

Г

Габарит 1

395

310

220

Габарит 2

500

400

220

Габарит 3

650

500

220

Габарит 4

800

650

250

Габарит 5

1000

650

300

Габарит 6

1200

750

300

Габарит 7

1320

750

300

Габарит 8

1800

800

450

Габарит 9

2000

800

450

Габарит 10

2200

800

450


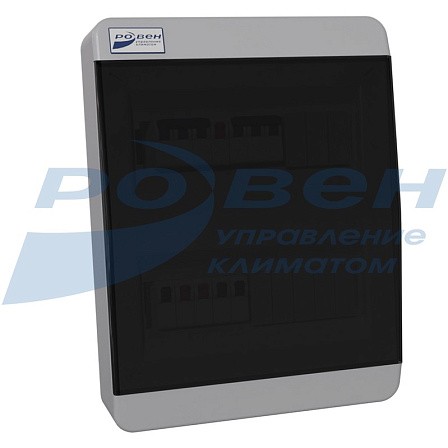

Наименование корпуса
(в пластике)

В

Ш

Г

Габарит 1

385

290

102

Габарит 2

535

290

102

Габарит 3

535

398

102

Габарит 4

410

300

153

Габарит 5

560

300

153

Габарит 6

560

408

153


Размер щита будет зависеть от количества подключаемых насосов, от их мощности и напряжения, а также от выбранных дополнительных функций. Могут использоваться как пластиковые, так и металлические корпуса с раз- личной степенью пыле-влаго защиты. Информацию о размере, материале (пластик, металл) и степени пыле-влаго защиты корпуса (IP) можно уточнить при запросе.

Возможная степень защиты IP31 - стандарт, IP54 - по запросу.

Габаритный вес от 5 до 300кг.

Щиты управления могут эксплуатироваться только в условиях умеренного и холодного климата по категории размещения 4 (УХЛ4) согласно ГОСТ 15150.


Условия эксплуатации:

Рабочая температура окружающей среды от +5°C до +35°C. Другое климатическое исполнение по запросу.

Рекомендуемые дополнительные функции:

/5.1, /5.2, /5.3 – данные функции рекомендуются для защиты двигателя насоса от перегрева и выхода его из строя.

Порядок подбора щита управления:

- Выбирается комплектация щита управления – I или II (I – стандартная комплектация (Dekraft, IEK), II – комплектация повышенного качества (ARMAT IEK, CHINT))

- Указывается тип щита

- Выбираются дополнительные функции щита

- Далее выбирается тип, напряжение, мощность, ток и дополнительные функции каждого насоса (основного и при наличии дополнительно резервного)

Дополнительная функция /11 или /11.1 относится к резервному насосу и реализуется при наличии дополнительных функций /5.1, /5.2, /5.3 или /22 у основного и, при необходимости, у резервного насосов.

При комплектации щита управления датчиками они поставляются без соединительного кабеля.


Дополнительные функции щитов управления типа ЩУН

Номер

дополнительной функции

Описание

10

Включение/выключение по заданному времени (функция недельного таймера).

Параметры уточнять при заказе.

26.1

Возможность подключения щита к системе диспетчеризации по протоколу ModBusRTU,

интерфейс RS-485, режим Slave

26.5

Возможность подключения щита к системе диспетчеризации по протоколу ModBus TCP,

интерфейс Ethernet, режим Slave

30.1

Проводной пульт управления типа кнопочный пост

31*

Управление щитом автоматики через Wi-fi соединение или internet

36

Выходные релейные сигналы «Работа», «Авария» (NO, 1А, 220АС) для диспетчеризации

* В щите устанавливается сетевой шлюз. Управление происходит через Web браузер или мобильное приложение.


Дополнительные функции насосов, подключаемых к щитам управления типа ЩУН

Номер

дополнительной функции

Описание

1.1

Регулировка оборотов насоса на 220В в ручном режиме

1.2

Регулировка оборотов насоса на 220В в автоматическом режиме (через контроллер)

1.4

Регулировка оборотов насоса с EC двигателем на 220В в автоматическом режиме (через контроллер)

2.1*

Регулировка оборотов насоса на 380В в ручном режиме (с панели преобразователя частоты)

2.2*

Регулировка оборотов насоса на 380В в автоматическом режиме (через контроллер)

2.3

Регулировка оборотов насоса с EС двигателем на 380В в автоматическом режиме (через контроллер)

2.4*

Регулировка оборотов насоса на 380В ручном режиме (с панели преобразователя частоты), установка преобразователя частоты на 220В (только для двигателей насосов мощностью до 2,2 кВт и переключаемых в схему работы от напряжения 3 фазы 220В)

2.5*

Регулировка оборотов насоса  на 380В в автоматическом режиме (через контроллер), установка преобразователя частоты на 220В (только для двигателей насосов мощностью до 2,2 кВт и переключаемых в схему работы от напряжения 3 фазы 220В)

4.2.2

Управление приводом задвижки на 24В постоянного тока с возвратной пружиной или без, с плавной регулировкой (управление 0..10В постоянного тока)

4.3

Управление приводом задвижки заслонки на 220В без возвратной пружины

4.4

Управление приводом задвижки на 24В без возвратной пружины (управление открыто/закрыто)

5.1**

Тепловое реле защиты двигателя на 380В

5.2**

Биметаллическое реле защиты двигателя на 220/380В

5.3**

Позисторное реле защиты двигателя на 220/380В

11***

АВР насоса (Автоматическое включение резервного насоса при аварийной остановке основного)

11.1***

АВР насоса (Автоматическое включение резервного насоса при аварийной остановке основного) с функцией наработки часов (попеременная работа основного и резервного насоса через интервал времени)

18

Поддержание насосом давления в трубопроводе по реле давления

18.1

Поддержание насосом давления в трубопроводе по аналоговому датчику

19

Поддержание насосом расхода в трубопроводе по аналоговому датчику

22

Контроль работы насоса по реле давления

23****

Запуск двигателей по схеме «звезда-треугольник» только для двигателей с рабочими напряжениями (380Δ/660Y В) от 11 кВт и выше (невозможна для взрывозащищённых)

23.1

Запуск двигателя посредством устройства плавного пуска

* Расстояние от преобразователя частоты до насоса должно быть не более 30м (для неэкранированного кабеля).

** Дополнительная функция /5.1 применяется для двигателей без встроенной термозащиты, а дополнительные функции /5.2 и /5.3 - для двигателей со встроенной термозащитой.

*** Комплектация дополнительными функциями /11 и /11.1 невозможна без комплектации дополнительными функциями /5.1, /5.2, /5.3 или /22.

**** Функция /23 НЕВОЗМОЖНА для насосов у которых в клеммной коробке двигателя НЕТ выводов всех концов обмоток и (или) рабочее напряжение вентилятора НЕ соответствует 380Δ/660Y.


Пример функциональной схемы управления системой подкачки воды на базе щита типа ЩУН

ЩУН 2024 функц схема.jpg
М - электропривод

PT - датчик давления


МАРКИРОВКА:

Щит упр. Iк ЩУН-Н 0,75(380/2,3А)/2.2/4.3/5.1/18.1

           где:  Щит упр.Iк ЩУН – щит управления со стандартными комплектующими (Iк)

                         для автоматического управления насосом;

                     Н - насос;

                     0,75(380/2,3А) – мощность, напряжение и ток насоса, кВт(В/А);

                     /2.2/4.3/5.1/18.1 – номера дополнительных функций насоса:

                           /2.2 – регулировка оборотов насоса на 380В в автоматическом режиме;

                           /4.3 – управление приводом задвижки заслонки на 220В без возвратной пружины;

                           /5.1 – тепловое реле защиты двигателя на 380В;

                           /18.1 – Поддержание насосом давления в трубопроводе по аналоговому датчику.


Не представленные в наличии модели доступны к поставке под заказ
