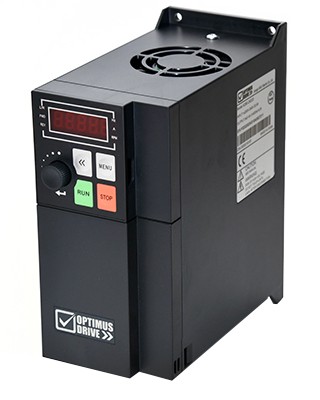

Частотный преобразователь OPTIMUS

- Регулирование скорости асинхронных двигателей
- Поддержание регулируемого параметра (давления, температуры)
- Торможение постоянным током
- Векторный и скалярный режимы работы
- Защита двигателя
- Встроенный тормозной модуль
- Съемный пульт с возможностью выноса
- Потенциометр задания на пульте

Продукция выводится из ассортимента. Наличие уточняйте у менеджеров.
Описание товара
Характеристики моделей
Купить

Продукция выводится из ассортимента. Наличие уточняйте у менеджеров.

Серия AD80 - это преобразователи частоты с расширенным набором функций для применения в различных механизмах.

Данные преобразователи имеют дополнительные функции:

•       Автонастройка на двигатель
•       Автопуск при подаче питания и перебоях в сети
•       Остановка насоса при отсутствии расхода (спящий режим)
•       Энергосберегающий режим
•       Встроенный ПЛК (работа в цикле по фиксированным скоростям)
•       Встроенный порт Modbus

Технические характеристики

Модель

Напряже- ние, В

Номинальная мощность двигателя (нормальный режим), кВт

Максимальная выходная частота, Гц

Номинальный выходной ток (нормальный режим), A

Максимальный ток двигателя (в течение 1 мин) в нормальном режиме, А

Типы аналоговых сигналов входа/ выхода

Количество аналоговых входов/ выходов, шт.

AD80-4TD75

380

0,75

400

2,2

3,3

0-10В/4-20мА

2/1

AD80-4T2D2

2,2

5,1

7,65

AD80-4T4D0

4,0

9,2

13,8



Дополнительные параметры

ПАРАМЕТРЫ

ЗНАЧЕНИЕ

Входные характеристики

Напряжение

1 фаза 200~240 В -15%~+10%

3 фазы 380~480 В -15%~+10%

Частота

50/60 Гц±5%

Дисбаланс

3%

Выходные характеристики

Напряжение

3 фазы, 0~100% входного напряжения

Частота

0~400 Гц

Характеристики управления

Метод управления

V/F, Векторный

Двигатель

Асинхронный

Пусковой момент

0,5 Гц 150%

Перегрузочная способность

150% 60 сек, 180% 3 сек

Частота ШИМ

2~10 кГц

Разрешение по скорости

Дискретное: 0,001 Гц; аналоговое: 0,5% от максимального значения

Погрешность по скорости в открытом контуре скорости

±0,5% от номинальной скорости

Источник команд

Пульт управления, дискретные входы, последовательная связь

Источник задания

Пульт управления, аналоговые входы, последовательная связь

Задание разгона / замедления

4 набора задания разгона / замедления, диапазон: 0,05- 6000,00 сек

Основные функции

Разомкнутый контур скорости, замкнутый контур процесса, автонастройка на двигатель, компенсация нагрузки, автокорректировка напряжения на шине постоянного тока, торможение постоянным/ переменным током, ограничение скорости, ограничение тока/момента, подхват вращающейся нагрузки, функция KEB и т.д.

Функции управления

Многоступенчатое управление скоростью с помощью клемм управления или функции ПЛК,

S-образные кривые разгона/замедления, управление механическим тормозом, счетчик, ПИД- регулятор, толчковый режим (JOG) и т. д.

Функции защиты

Короткое замыкание, неисправность заземления, потеря фазы, пониженное напряжение, перенапряжение, перегрузка по току, перегрузка, перегрев, тепловая защита двигателя, потеря фазы двигателя, обрыв кабелей управления и др.

Клеммы управления

DI

5 (Выбор PNP/NPN перемычкой)

AI

2

AO

1 (выбор ток/напряжение перемычкой)

RL

1, SPDT

RS485

1 RS485 (подключение согласующего резистора перемычкой)

Встроенный источник питания 24 В

24В/50мА

Встроенный источник питания 24 В

10В/10мА

Пульт

Несъемный

Разъем

RJ45

Условия эксплуатации

Уровень защиты

IP20

Рабочая температура

Рабочий диапазон: -10...45 °С

Номинальный ток до 40 °С, выше со снижением характеристик

Влажность

5%-85% (без образования конденсата до 95%)

Вибрации

1,14g

Высота установки

1000 м, от 1000 м со снижением номинальных характеристик

Длина моторного кабеля

Экранированный кабель: до 50 м; неэкранированный кабель до 100 м

Прочее

Тормозной модуль

Встроенный



Не представленные в наличии модели доступны к поставке под заказ
