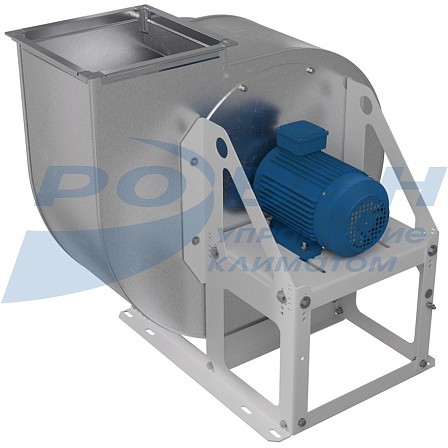

Вентилятор радиальный ВР-80-75 исполнения дымоудаления

Вентиляторы серии ВР-80-75-ДУ для противопожарных систем дымоудаления (ППД-систем) представляют собой радиальные вентиляторы с загнутыми назад лопатками специальной формы с рабочим колесом левого или правого вращения.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Руководства
Видео

Вентиляторы серии ВР-80-75-ДУ для противопожарных систем дымоудаления (ППД-систем) представляют собой радиальные вентиляторы с загнутыми назад лопатками специальной формы с рабочим колесом левого или правого вращения.
Вентиляторы ВР-80-75-ДУ выпускают в двух исполнениях ДУ400 и ДУ600, что подтверждено соответствующим сертификатом.

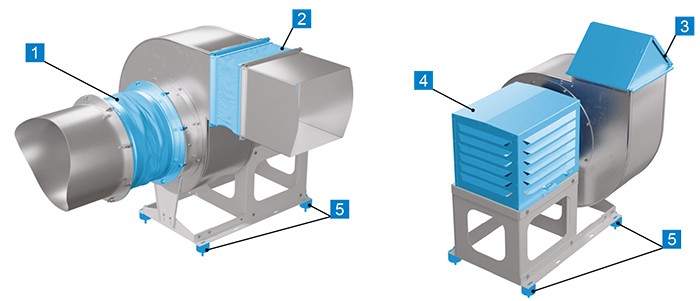

Дополнительное оборудование для монтажа радиальных вентиляторов ВР-80-75-ДУ

ВР-80-75-ДУ_доп для монтажа.jpg

Наименование

Описание

1

Вставка гибкая круглая

ВГК-ВР/ВЦ

Вставки гибкие круглые предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду

2

Вставка гибкая прямоугольная

ВГП-ВР/ВЦ

Вставки гибкие прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду

3

Клапан вертикального выброса

КВВ-ВР/ВЦ

Клапан вертикального выброса предназначен для защиты выходного фланца вентилятора от атмосферных осадков при угле поворота корпуса вентилятора 0°

4

Комплект виброизоляторов

Комплект виброизоляторов устанавливают для отсечки вибрационной нагрузки на вентилятор и на фундамент

5

Кожух ЭД-ВР/ВЦ

Кожух ЭД предназначен для защиты электродвигателя от попадания осадков при использовании вентилятора на улице

Примечание: Дополнительное оборудование в стандартную комплектацию не входит.

Полная информация о вентиляторах ВР-80-75-ДУ в электронном pdf-каталоге по ссылке во вкладке "Характеристики".

Файлы
Вентиляторы радиальные ВР-80-75-ДУ.pdf

Габаритные и присоединительные размеры



вентилятора

Тип
электродвигателя

A*

А1

А2

А3

В

max

В1

H** max

H1
max

Н2

H3

d

d1

a

h

45°

90°, 270°

135°, 315°

45°

90°

ВР-80-75-4,0

АИР63

702

656

650

834

401

301

258

638

232

766

974

889

469

358

297

400

434

280

300

АИР71

702

656

650

834

401

301

258

643

232

774

982

897

477

358

297

400

434

280

300

АИР80

702

656

650

834

401

301

258

655

232

783

991

906

486

358

297

400

434

280

300

АИР100

702

656

650

834

401

301

258

722

232

803

1010

926

506

358

297

400

434

280

300

АИР112

702

656

650

834

401

301

258

739

232

815

1022

938

518

358

297

400

434

280

300

ВР-80-75-5,0

АИР71

877

818

798

1037

501

376

396

752

269

930

1097

1091

561

440

359

500

534

350

379

АИР80

877

818

798

1037

501

376

396

762

269

939

1106

1100

720

440

359

500

534

350

379

АИР90

877

818

798

1037

501

376

396

771

269

949

1116

1110

730

440

359

500

534

350

379

АИР100

877

818

798

1037

501

376

396

781

269

959

1126

1120

590

440

359

500

534

350

379

ВР-80-75-6,3

AИР100

1107

1026

993

1288

631

476

404

1061

343

1141

1478

1360

700

554

441

630

665

441

470

АИР112

1107

1026

993

1288

631

476

404

1073

343

1153

1490

1372

712

554

441

630

665

441

470

AИР132

1107

1026

993

1288

631

476

404

1093

343

1173

1510

1392

732

554

441

630

665

441

470

* Размер, зависящий от положения корпуса вентилятора.
** Максимальная высота при различных положениях корпуса вентилятора (0°, 45°, 90°).
Габаритные размеры Bmax и H1max соответственно зависят от устанавливаемого двигателя. Габаритный размер Hmax зависит от положения корпуса и устанавливаемого двигателя.

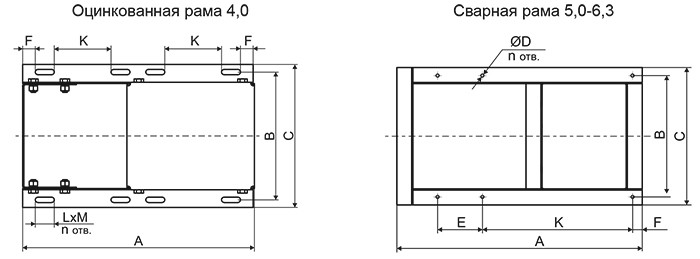

Габаритные и присоединительные размеры основания рамы вентиляторов ВР-80-75-ДУ

ВР-80-75-ДУ_чертеж рама.jpg

вентилятора

Тип

электродвигателя

А

В

C

D

Е

F

K

L

M

n

ВР-80-75-4,0

АИР63-112

570

290

314

-

-

20

163

30

8,5

8

ВР-80-75-5,0

АИР71-100

700

385

435

10

240

100

240

-

-

6

ВР-80-75-6,3

АИР100-132

854

486

546

10

325

100

325

-

-

6

Технические характеристики

Наименование

Тип электродвигателя

N, кВт

n, об/мин

Ток при 380В, А

Масса max, кг

Виброопора тип ЕС (А)

Кол-во

Тип

ВР-80-75-4,0-ДУ400-РН-0,25/1000/220-380

АИР63

0,25

870

0,98

44,9

4

20*25(А) М6

ВР-80-75-4,0-ДУ400-РН-0,37/1000/220-380

АИР71

0,37

910

1,33

48,1

4

20*25(А) М6

ВР-80-75-4,0-ДУ400-РН-0,75/1500/220-380

АИР80

0,75

1350

2,14

48,4

4

20*25(А) М6

ВР-80-75-4,0-ДУ400-РН-1,1/1500/220-380

АИР80

1,1

1370

2,97

52,5

4

20*25(А) М6

ВР-80-75-4,0-ДУ400-РН-5,5/3000/220-380

АИР100

5,5

2850

11,2

73,3

6

20*25(А) М6

ВР-80-75-4,0-ДУ400-РН-7,5/3000/220-380

АИР112

7,5

2860

15,1

81,8

6

20*15(А) М6

ВР-80-75-5,0-ДУ400-РН-0,55/1000/220-380

АИР71

0,55

910

1,87

73,3

6

20*25(А) М6

ВР-80-75-5,0-ДУ400-РН-0,75/1000/220-380

АИР80

0,75

910

2,29

76,7

6

20*25(А) М6

ВР-80-75-5,0-ДУ400-РН-2,2/1500/220-380

АИР90

2,2

1390

5,36

94

6

20*15(А) М6

ВР-80-75-5,0-ДУ400-РН-3/1500/220-380

АИР100

3

1410

7,12

95

6

20*15(А) М6

ВР-80-75-6,3-ДУ400-РН-2,2/1000/220-380

АИР100

2,2

920

5,79

132

6

25*20(А) М6

ВР-80-75-6,3-ДУ400-РН-3/1000/220-380

АИР112

3,0

930

7,31

147

6

25*20(А) М6

ВР-80-75-6,3-ДУ400-РН-5,5/1500/220-380

АИР112

5,5

1440

12,10

152

6

25*20(А) М6

ВР-80-75-6,3-ДУ400-РН-7,5/1500/380-660

АИР132

7,5

1440

15,80

174,5

6

30*30(А) М8

* Технические и шумовые характеристики ВР-80-75-ДУ600 соответствуют ВР-80-75-ДУ400.

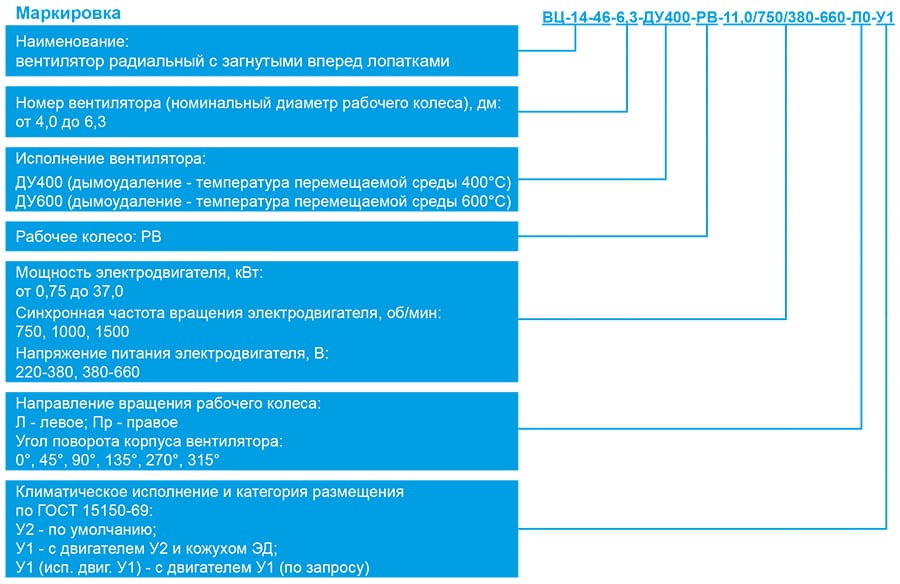

МАРКИРОВКА

Вентилятор радиальный с загнутыми назад лопатками ВР-80-75, диаметр рабочего колеса 6,3; режим работы ДУ600; укомплектован рабочим колесом РН; мощностью электродвигателя N=2,2 кВт и частотой вращения рабочего колеса n=1000 об/мин; направление вращения рабочего колеса – левое, под углом ноль градусов, климатическое исполнение У1.


Электрические схемы подключения вентиляторов в сеть 380 В

ВР-80-75-О, ДУ_элсхема.jpg

* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.
