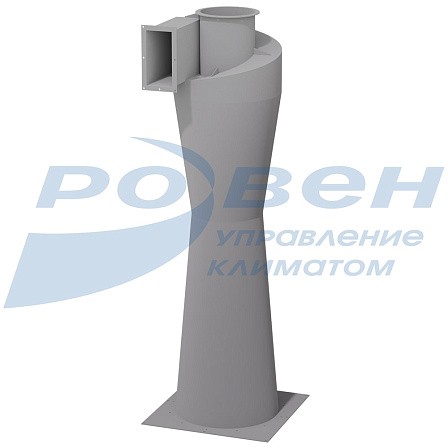

Циклон РИСИ
![](/upload/resize_cache/iblock/c07/448_448_1/lqzsccdof2c9yyl9y9ldgjy2ijiv9tys.jpeg)
![](/upload/resize_cache/iblock/c07/76_76_1/lqzsccdof2c9yyl9y9ldgjy2ijiv9tys.jpeg)
Циклоны РИСИ предназначены для очистки воздуха аспирационных систем от всех видов волокнистой и слипающейся пыли при условии отсутствия конденсации паров жидкостей на внутренних поверхностях циклонов.
Расширяющаяся книзу нижняя коническая часть циклона исключает опасность закупорки выпускного отверстия, что является серьезным недостатком при использовании циклонов типа УЦ для улавливания волокнистых и слипающихся пылей. Расположенная выше сужающаяся книзу короткая коническая часть циклона — конус — способствует коагуляции волокнистых частиц, т.е. сцеплению их с образованием более крупных частиц — агрегатов. При этом затрудняется унос частиц пыли из циклона, т.е. увеличивается пылеулавливающий эффект циклонного аппарата.
При транспортировке изделий из углеродистой стали до места назначения, монтажа на объекте, на период хранения, завод-изготовитель покрывает наружную и/или внутреннюю поверхность изделий грунт-эмалью RAL 7040 по технологии, утвержденной заводом-изготовителем, с классом покрытия VII по ГОСТ 9.032-74, согласно технических условий на продукцию.
После установки изделия на объекте, рекомендуется (в иных случаях необходимо),окрасить его в соответствии с указаниями проекта системы вентиляции.
Значение производительности на основе типоразмеров
Типоразмер циклона |
D, мм |
Производительность, L, м3/ч |
РИСИ №2 |
200 |
300 |
РИСИ №3 |
300 |
650 |
РИСИ №4 |
300 |
800 |
РИСИ №5 |
400 |
1400 |
РИСИ №6 |
500 |
2000 |
РИСИ №7 |
600 |
3000 |
РИСИ №8 |
700 |
4000 |
РИСИ №9 |
800 |
5500 |
РИСИ №10 |
900 |
7000 |
РИСИ №11 |
1000 |
9000 |
Общий вид и габаритные размеры
![РИСИ_чертеж.png РИСИ_чертеж.png](/upload/medialibrary/b7d/moxuu41d10dn6l2pzztk4hlvq1vc1et3.png)
Циклон РИСИ изготавливается без улитки. Улитка комплектуется отдельно.
Зависимость гидравлического сопротивления циклона РИСИ от VBX (Vц) при tг=20 °С [1]
![РИСИ сопротивление.jpg РИСИ сопротивление.jpg](/upload/medialibrary/747/ry8ajhi2dvul75c0z83hehutvpsfw0wu.jpg)
Габаритные и присоединительные размеры циклонов РИСИ, мм
Типоразмер циклона |
Н |
Н1 |
Н2 |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
a |
b |
Л |
М |
E |
Fвх, м2 |
Масса, кг |
РИСИ №2 |
900 |
500 |
200 |
100 |
135 |
200 |
150 |
200 |
274 |
48 |
100 |
200 |
368 |
50 |
0,0048 |
14,4 |
РИСИ №3 |
1250 |
700 |
300 |
150 |
185 |
300 |
200 |
300 |
374 |
73 |
150 |
250 |
468 |
50 |
0,0110 |
25,8 |
РИСИ №4 |
1500 |
800 |
400 |
150 |
185 |
300 |
250 |
300 |
374 |
73 |
150 |
300 |
468 |
100 |
0,0110 |
31,4 |
РИСИ №5 |
1750 |
900 |
500 |
200 |
235 |
400 |
300 |
400 |
474 |
98 |
200 |
350 |
568 |
100 |
0,0196 |
45,9 |
РИСИ №6 |
2000 |
1000 |
600 |
250 |
285 |
500 |
350 |
500 |
574 |
123 |
250 |
400 |
668 |
100 |
0,0308 |
63,0 |
РИСИ №7 |
2350 |
1200 |
700 |
300 |
335 |
600 |
400 |
600 |
674 |
148 |
300 |
450 |
768 |
100 |
0,0444 |
85,0 |
РИСИ №8 |
2700 |
1400 |
800 |
350 |
385 |
700 |
450 |
700 |
774 |
173 |
350 |
500 |
868 |
100 |
0,0606 |
107,2 |
РИСИ №9 |
3050 |
1600 |
900 |
400 |
435 |
800 |
500 |
800 |
874 |
198 |
400 |
550 |
968 |
100 |
0,0792 |
138,7 |
РИСИ №10 |
3400 |
1800 |
1000 |
450 |
485 |
900 |
650 |
900 |
974 |
223 |
450 |
600 |
1068 |
100 |
0,1004 |
177,3 |
РИСИ №11 |
3750 |
2000 |
1100 |
500 |
535 |
1000 |
700 |
1000 |
1074 |
248 |
500 |
650 |
1168 |
100 |
0,1240 |
213,3 |
Габаритные и присоединительные размеры улиток, мм
Типоразмер циклона |
А |
Б |
В |
Г |
Ж |
К |
С |
D6 |
R1 |
R2 |
Fвых, м2 |
Масса, кг |
РИСИ №2 |
202 |
152 |
186 |
110 |
94 |
167 |
24 |
135 |
52 |
76 |
0,0088 |
2,7 |
РИСИ №3 |
268 |
218 |
259 |
150 |
134 |
212 |
32 |
185 |
77 |
109 |
0,0180 |
4,5 |
РИСИ №4 |
268 |
218 |
259 |
150 |
134 |
212 |
32 |
185 |
77 |
109 |
0,0180 |
4,5 |
РИСИ №5 |
334 |
284 |
327 |
185 |
176 |
257 |
40 |
235 |
102 |
142 |
0,0310 |
6,6 |
РИСИ №6 |
400 |
350 |
395 |
220 |
216 |
395 |
48 |
285 |
127 |
175 |
0,0467 |
13,0 |
РИСИ №7 |
466 |
416 |
468 |
260 |
256 |
468 |
56 |
335 |
152 |
208 |
0,0655 |
16,9 |
РИСИ №8 |
532 |
482 |
536 |
295 |
296 |
536 |
67 |
385 |
177 |
241 |
0,0876 |
21,3 |
РИСИ №9 |
600 |
550 |
605 |
330 |
336 |
605 |
72 |
435 |
203 |
275 |
0,1129 |
33,7 |
РИСИ №10 |
666 |
616 |
678 |
370 |
370 |
678 |
80 |
485 |
228 |
308 |
0,1369 |
40,7 |
РИСИ №11 |
750 |
700 |
795 |
445 |
435 |
795 |
97 |
535 |
253 |
350 |
0,1892 |
52,3 |
МАРКИРОВКА:
Циклон РИСИ-6-Л
где: РИСИ – Ростовский инженерно-строительный институт;
6 – номер циклона, соответствующий типоразмеру;
Л – исполнение циклона: П - правое, Л - левое.
Улитка РИСИ-6-Л
где: РИСИ – Ростовский инженерно-строительный институт;
6 – номер циклона, соответствующий типоразмеру;
Л – исполнение улитки: П - правое, Л - левое.
Не представленные в наличии модели доступны к поставке под заказ
