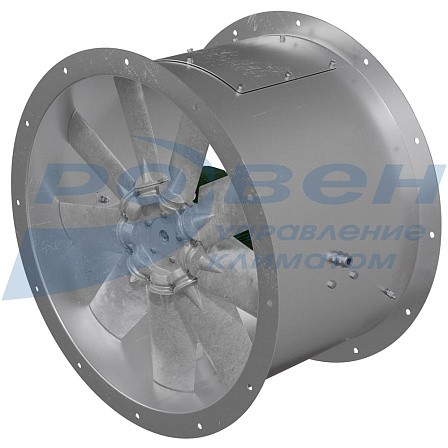

Вентилятор осевой РОСА-Ex

Осевые вентиляторы серии РОСА-Eх производства во взрывозащищенном исполнении широко применяются в различных вентиляционных и аспирационных системах зданий, производственных комплексов, хранилищ ядовитых и токсичных веществ, на нефтегазовых и химических предприятиях.
Монтажная опора (МОП) является дополнительным элементом и в комплект поставки не входит.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

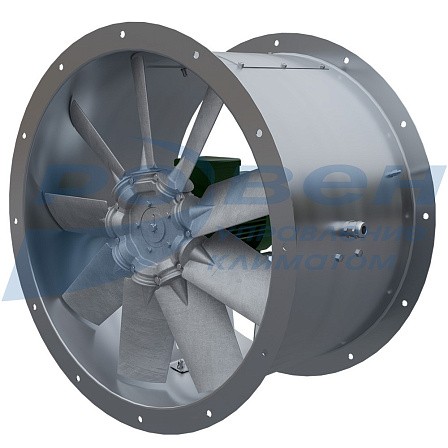

Осевые вентиляторы серии РОСА-Eх производства «ГК РОВЕН» во взрывозащищенном исполнении широко применяются в различных вентиляционных и аспирационных системах зданий, производственных комплексов, хранилищ ядовитых и токсичных веществ, на нефтегазовых и химических предприятиях. Разработаны для перемещения газопаровоздушных смесей IIА и IIВ категорий (кроме взрывоопасных смесей с воздухом коксового газа категории IIВ группы Т1, окиси пропилена, окиси этилена, формальдегида, этилтрихлор-этилена, этилена категории IIВ группы Т2, винилтрихлорсилена, этилхлорсилена категории IIВ группы Т3), не содержащих взрывчатых веществ, не вызывающих ускоренной коррозии алюминиевых сплавов, оцинкованной стали и латуни, с содержанием невзрывоопасной пыли и других твердых примесей не более 100 мг/м³, не содержащих липких веществ и волокнистых материалов.

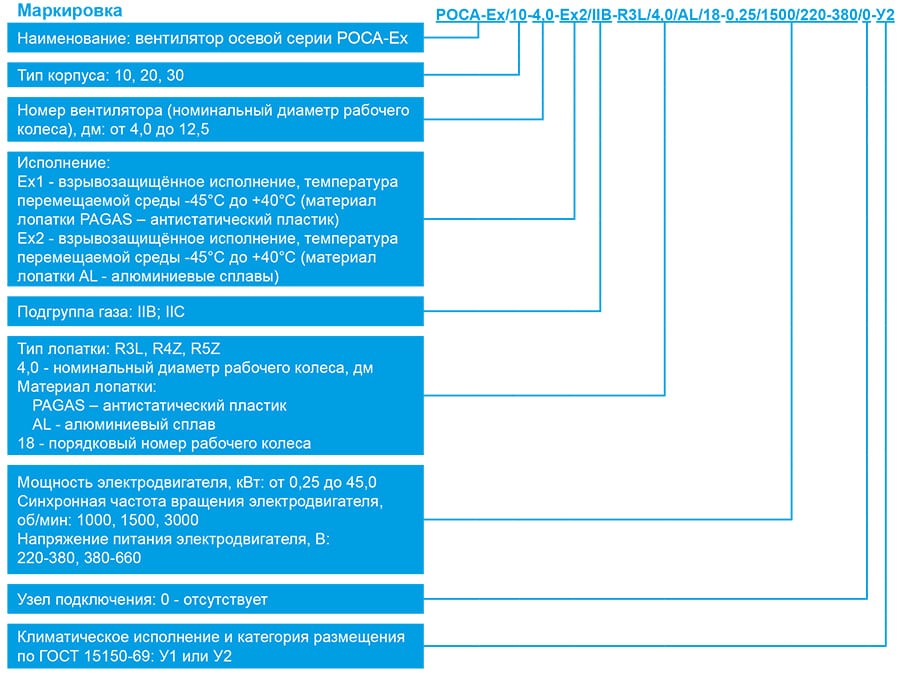

Варианты исполнения:

  • Ех1 – корпус - оцинкованная сталь, лопатка - антистатический пластик PAGAS (по запросу);
  • Ех2 – материал корпуса и лопаток - алюминиевый сплав.

Вентиляторы не применяются для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.
Вентиляторы РОСА-Ex изготавливаются с типом корпуса: 10, 20, 30.
Вентиляторы РОСА-Ех исполнения Ех2 не применяются для перемещения газопаровоздушных смесей, содержащих окислы железа.
Возможные контактные поверхности РОСА-Eх между вращающимися и неподвижными деталями, которые обычно могут являться источниками эксплуатационных сбоев, состоят из материалов, опасность воспламенения которых из-за трения, шлифования или ударов исключена.

Дополнительное оборудование для горизонтального монтажа

РОСА-Ex_доп для монтажа.jpg

Наименование

Описание

1

Вставка гибкая ВГК-РОСА-Eх:

фланец-фланец/ фланец-ниппель

Вставки гибкие круглые предназначены для присоединения вентилятора к системам воздуховодов, исключая передачу вибрации от вентилятора

2

Входной коллектор осевой

ВКО-РОСА

Входной осевой коллектор ВКО для осевых вентиляторов серии РОСА предназначен для подачи потока воздуха к вентилятору

3

Переходник РОСА

Переходник предназначен для соединения осевого вентилятора РОСА с системой воздуховодов

4

Монтажная опора МОП

Монтажная опора позволяет установить осевой вентилятор в горизонтальном положении. Опора состоит из двух кронштейнов, которые крепятся к фланцам вентилятора

5

Решетка защитная БАСКЕТ-РОСА с цинковым покрытием

Решетка защитная служит для защиты осевых вентиляторов и систем вентиляции от попадания в них посторонних предметов

6

Козырек РОСА

Козырек РОСА предназначен для защиты от атмосферных осадков. Козырек оснащен сеткой для защиты от попадания в вентилятор посторонних предметов

7

Комплект виброизоляторов

Комплект виброизоляторов, устанавливают для отсечки вибрационной нагрузки на вентилятор и на фундамент

Примечание: Дополнительное оборудование в стандартную комплектацию не входит.

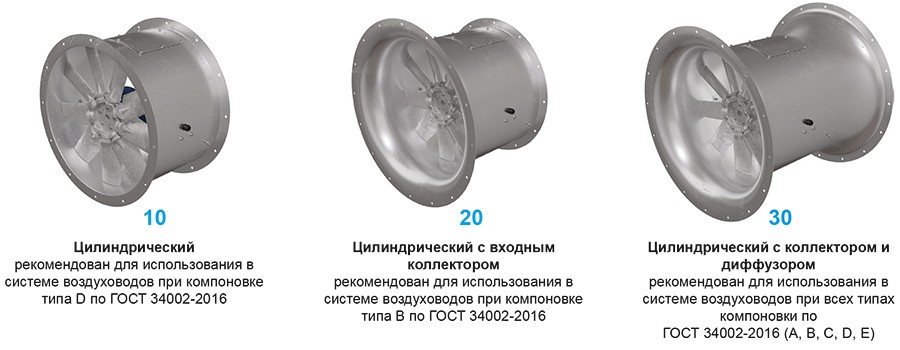

Описание типа корпуса

Внешний вид

Тип корпуса

Наименование - назначение

Аэродинамические свойства

РОСА-300_корп 10.jpg

10

Цилиндрический – рекомендован для использования в системе воздуховодов при компоновке типа D по ГОСТ 34002-2016

Соответствуют техническим характеристикам, приведенным на графиках моделей

РОСА-300_корп 20.jpg

20

Цилиндрический с входным коллектором – рекомендован для использования в системе воздуховодов при компоновке типа В по ГОСТ 34002-2016

Улучшает аэродинамические характеристики, за счёт снижения потерь на входе воздушного потока в вентилятор

РОСА-300_корп 30.jpg

30

Цилиндрический с коллектором и диффузором – рекомендован для использования в системе воздуховодов при всех типах компоновки по ГОСТ 34002-2016  (А, В, С, D, E)

Улучшает аэродинамические характеристики, за счёт увеличения статического давления и снижения скорости потока в системе воздуховодов

Полная информация о вентиляторах РОСА-Ex в электронном pdf-каталоге по ссылке во вкладке "Характеристики".

Файлы
Вентиляторы осевые РОСА-Ex.pdf

Габаритные и присоединительные размеры вентиляторов РОСА-Ex с типом корпуса 10

РОСА-Ex_чертеж корп 10.jpg

№ вент.

Наименование

L, мм

D, мм

D1, мм

D2, мм

m, отв

4,0

РОСА-Ex/10-4,0-Ex1-R3L/4,0/PAGAS/18-0,25/1500/220-380

440

400

436

460

8

РОСА-Ex/10-4,0-Ex1-R3L/4,0/PAGAS/22-0,37/1500/220-380

440

400

436

460

8

РОСА-Ex/10-4,0-Ex1-R3L/4,0/PAGAS/73-0,55/3000/220-380

440

400

436

460

8

РОСА-Ex/10-4,0-Ex1-R3L/4,0/PAGAS/77-0,75/3000/220-380

440

400

436

460

8

РОСА-Ex/10-4,0-Ex1-R3L/4,0/PAGAS/81-1,1/3000/220-380

440

400

436

460

8

РОСА-Ex/10-4,0-Ex1-R3L/4,0/PAGAS/13-1,5/3000/220-380

440

400

436

460

8

РОСА-Ex/10-4,0-Ex1-R3L/4,0/PAGAS/17-2,2/3000/220-380

440

400

436

460

8

4,5

РОСА-Ex/10-4,5-Ex1-R3L/4,5/PAGAS/46-0,25/1500/220-380

440

450

486

510

8

РОСА-Ex/10-4,5-Ex1-R3L/4,5/PAGAS/18-0,37/1500/220-380

440

450

486

510

8

РОСА-Ex/10-4,5-Ex1-R3L/4,5/PAGAS/70-0,55/1500/220-380

440

450

486

510

8

РОСА-Ex/10-4,5-Ex1-R3L/4,5/PAGAS/73-0,75/3000/220-380

440

450

486

510

8

РОСА-Ex/10-4,5-Ex1-R3L/4,5/PAGAS/77-1,1/3000/220-380

440

450

486

510

8

РОСА-Ex/10-4,5-Ex1-R3L/4,5/PAGAS/37-1,5/3000/220-380

440

450

486

510

8

РОСА-Ex/10-4,5-Ex1-R3L/4,5/PAGAS/85-2,2/3000/220-380

440

450

486

510

8

РОСА-Ex/10-4,5-Ex1-R3L/4,5/PAGAS/61-3,0/3000/220-380

515

450

486

510

8

5,0

РОСА-Ex/10-5,0-Ex1-R3L/5,0/PAGAS/38-0,25/1500/220-380

440

500

536

560

12

РОСА-Ex/10-5,0-Ex1-R3L/5,0/PAGAS/14-0,37/1500/220-380

440

500

536

560

12

РОСА-Ex/10-5,0-Ex1-R3L/5,0/PAGAS/18-0,55/1500/220-380

440

500

536

560

12

РОСА-Ex/10-5,0-Ex1-R3L/5,0/PAGAS/25-0,75/3000/220-380

440

500

536

560

12

РОСА-Ex/10-5,0-Ex1-R3L/5,0/PAGAS/73-1,1/3000/220-380

440

500

536

560

12

РОСА-Ex/10-5,0-Ex1-R3L/5,0/PAGAS/77-1,5/3000/220-380

440

500

536

560

12

РОСА-Ex/10-5,0-Ex1-R3L/5,0/PAGAS/81-2,2/3000/220-380

440

500

536

560

12

РОСА-Ex/10-5,0-Ex1-R3L/5,0/PAGAS/09-3,0/3000/220-380

515

500

536

560

12

РОСА-Ex/10-5,0-Ex1-R3L/5,0/PAGAS/13-4,0/3000/220-380

515

500

536

560

12

5,6

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/50-0,37/1500/220-380

440

560

620

660

12

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/58-0,55/1500/220-380

440

560

620

660

12

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/62-0,75/1500/220-380

440

560

620

660

12

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/25-1,1/3000/220-380

440

560

620

660

12

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/73-1,5/3000/220-380

440

560

620

660

12

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/77-2,2/3000/220-380

440

560

620

660

12

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/81-3,0/3000/220-380

515

560

620

660

12

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/09-4,0/3000/220-380

515

560

620

660

12

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/13-5,5/3000/220-380

515

560

620

660

12

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/17-7,5/3000/220-380

630

560

620

660

12

6,3

РОСА-Ex/10-6,3-Ex1-R4Z/6,3/PAGAS/78-0,55/1500/220-380

440

630

690

730

12

РОСА-Ex/10-6,3-Ex1-R4Z/6,3/PAGAS/82-0,75/1500/220-380

440

630

690

730

12

РОСА-Ex/10-6,3-Ex1-R4Z/6,3/PAGAS/86-1,1/1500/220-380

440

630

690

730

12

РОСА-Ex/10-6,3-Ex1-R4Z/6,3/PAGAS/90-1,5/1500/220-380

440

630

690

730

12

РОСА-Ex/10-6,3-Ex1-R4Z/6,3/PAGAS/97-2,2/3000/220-380

440

630

690

730

12

РОСА-Ex/10-6,3-Ex1-R4Z/6,3/PAGAS/101-3,0/3000/220-380

515

630

690

730

12

РОСА-Ex/10-6,3-Ex1-R4Z/6,3/PAGAS/57-4,0/3000/220-380

515

630

690

730

12

РОСА-Ex/10-6,3-Ex1-R4Z/6,3/PAGAS/317-5,5/3000/220-380

515

630

690

730

12

РОСА-Ex/10-6,3-Ex1-R4Z/6,3/PAGAS/305-7,5/3000/220-380

630

630

690

730

12

РОСА-Ex/10-6,3-Ex1-R4Z/6,3/PAGAS/85-11,0/3000/220-380

630

630

690

730

12

7,1

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/74-0,75/1500/220-380

515

710

770

810

16

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/82-1,1/1500/220-380

515

710

770

810

16

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/182-1,5/1500/220-380

515

710

770

810

16

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/90-2,2/1500/220-380

515

710

770

810

16

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/94-3,0/1500/220-380

515

710

770

810

16

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/97-4,0/3000/220-380

515

710

770

810

16

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/101-5,5/3000/220-380

515

710

770

810

16

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/77-7,5/3000/220-380

630

710

770

810

16

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/81-11,0/3000/220-380

630

710

770

810

16

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/181-15,0/3000/380-660

820

710

770

810

16

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/201-18,5/3000/380-660

820

710

770

810

16

8,0

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/30-1,1/1500/220-380

515

800

860

900

16

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/34-1,5/1500/220-380

515

800

860

900

16

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/38-2,2/1500/220-380

515

800

860

900

16

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/42-3,0/1500/220-380

515

800

860

900

16

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/46-4,0/1500/220-380

515

800

860

900

16

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/22-5,5/1500/220-380

630

800

860

900

16

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/77-7,5/3000/220-380

630

800

860

900

16

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/81-11,0/3000/220-380

630

800

860

900

16

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/85-15,0/3000/380-660

820

800

860

900

16

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/125-18,5/3000/380-660

820

800

860

900

16

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/89-22,0/3000/380-660

820

800

860

900

16

9,0

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/146-1,5/1500/220-380

515

900

960

1035

16

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/150-2,2/1500/220-380

515

900

960

1035

16

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/410-3,0/1500/220-380

515

900

960

1035

16

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/414-4,0/1500/220-380

515

900

960

1035

16

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/158-5,5/1500/220-380

630

900

960

1035

16

РОСА-Ex/10-9,0-Ex1-R5Z/9,0//PAGAS/162-7,5/1500/220-380

630

900

960

1035

16

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/22-11,0/1500/220-380

630

900

960

1035

16

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/401-15,0/3000/380-660

820

900

960

1035

16

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/177-18,5/3000/380-660

820

900

960

1035

16

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/405-22,0/3000/380-660

820

900

960

1035

16

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/185-30,0/3000/380-660

820

900

960

1035

16

РОСА-Ex/10-10,0-Ex1-R5Z/10,0/PAGAS/122-3,0/1500/220-380

515

1000

1070

1135

16

РОСА-Ex/10-10,0-Ex1-R5Z/10,0/PAGAS/126-4,0/1500/220-380

515

1000

1070

1135

16

РОСА-Ex/10-10,0-Ex1-R5Z/10,0/PAGAS/130-5,5/1500/220-380

630

1000

1070

1135

16

РОСА-Ex/10-10,0-Ex1-R5Z/10,0/PAGAS/134-7,5/1500/220-380

630

1000

1070

1135

16

РОСА-Ex/10-10,0-Ex1-R5Z/10,0/PAGAS/142-11,0/1500/220-380

630

1000

1070

1135

16

РОСА-Ex/10-10,0-Ex1-R5Z/10,0/PAGAS/86-15,0/1500/380-660

820

1000

1070

1135

16

РОСА-Ex/10-10,0-Ex1-R5Z/10,0/PAGAS/90-18,5/1500/380-660

820

1000

1070

1135

16

РОСА-Ex/10-10,0-Ex1-R5Z/10,0/PAGAS/94-22,0/1500/380-660

820

1000

1070

1135

16

РОСА-Ex/10-10,0-Ex1-R5Z/10,0/PAGAS/230-30,0/1500/380-660

820

1000

1070

1135

16

11,2

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/123-3,0/1000/220-380

630

1120

1195

1255

16

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/127-4,0/1000/220-380

630

1120

1195

1255

16

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/15-5,5/1000/220-380

630

1120

1195

1255

16

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/30-7,5/1500/220-380

630

1120

1195

1255

16

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/122-11,0/1500/220-380

630

1120

1195

1255

16

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/126-15,0/1500/380-660

820

1120

1195

1255

16

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/226-18,5/1500/380-660

820

1120

1195

1255

16

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/134-22,0/1500/380-660

820

1120

1195

1255

16

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/230-30,0/1500/380-660

820

1120

1195

1255

16

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/234-37,0/1500/380-660

950

1120

1195

1255

16

12,5

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/55-3,0/1000/220-380

630

1250

1320

1385

16

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/59-4,0/1000/220-380

630

1250

1320

1385

16

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/63-5,5/1000/220-380

630

1250

1320

1385

16

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/67-7,5/1000/220-380

630

1250

1320

1385

16

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/02-11,0/1500/220-380

630

1250

1320

1385

16

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/30-15,0/1500/380-660

820

1250

1320

1385

16

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/06-18,5/1500/380-660

820

1250

1320

1385

16

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/82-22,0/1500/380-660

820

1250

1320

1385

16

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/86-30,0/1500/380-660

820

1250

1320

1385

16

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/14-37,0/1500/380-660

950

1250

1320

1385

16

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/18-45,0/1500/380-660

950

1250

1320

1385

16

Габаритные и присоединительные размеры вентиляторов РОСА-Ex с типом корпуса 20

РОСА-Ex_чертеж корп 20.jpg

№ вент.

Наименование

L, мм

D, мм

D1, мм

D2, мм

m, отв

D3, мм

D4, мм

D5, мм

n, отв

4,0

РОСА-Ex/20-4,0-Ex1-R3L/4,0/PAGAS/18-0,25/1500/220-380

540

400

436

460

8

500

536

560

12

РОСА-Ex/20-4,0-Ex1-R3L/4,0/PAGAS/22-0,37/1500/220-380

540

400

436

460

8

500

536

560

12

РОСА-Ex/20-4,0-Ex1-R3L/4,0/PAGAS/73-0,55/3000/220-380

540

400

436

460

8

500

536

560

12

РОСА-Ex/20-4,0-Ex1-R3L/4,0/PAGAS/77-0,75/3000/220-380

540

400

436

460

8

500

536

560

12

РОСА-Ex/20-4,0-Ex1-R3L/4,0/PAGAS/81-1,1/3000/220-380

540

400

436

460

8

500

536

560

12

РОСА-Ex/20-4,0-Ex1-R3L/4,0/PAGAS/13-1,5/3000/220-380

540

400

436

460

8

500

536

560

12

РОСА-Ex/20-4,0-Ex1-R3L/4,0/PAGAS/17-2,2/3000/220-380

540

400

436

460

8

500

536

560

12

4,5

РОСА-Ex/20-4,5-Ex1-R3L/4,5/PAGAS/46-0,25/1500/220-380

552,5

450

486

510

8

560

620

660

12

РОСА-Ex/20-4,5-Ex1-R3L/4,5/PAGAS/18-0,37/1500/220-380

552,5

450

486

510

8

560

620

660

12

РОСА-Ex/20-4,5-Ex1-R3L/4,5/PAGAS/70-0,55/1500/220-380

552,5

450

486

510

8

560

620

660

12

РОСА-Ex/20-4,5-Ex1-R3L/4,5/PAGAS/73-0,75/3000/220-380

552,5

450

486

510

8

560

620

660

12

РОСА-Ex/20-4,5-Ex1-R3L/4,5/PAGAS/77-1,1/3000/220-380

552,5

450

486

510

8

560

620

660

12

РОСА-Ex/20-4,5-Ex1-R3L/4,5/PAGAS/37-1,5/3000/220-380

552,5

450

486

510

8

560

620

660

12

РОСА-Ex/20-4,5-Ex1-R3L/4,5/PAGAS/85-2,2/3000/220-380

552,5

450

486

510

8

560

620

660

12

РОСА-Ex/20-4,5-Ex1-R3L/4,5/PAGAS/61-3,0/3000/220-380

627,5

450

486

510

8

560

620

660

12

5,0

РОСА-Ex/20-5,0-Ex1-R3L/5,0/PAGAS/38-0,25/1500/220-380

565

500

536

560

12

630

690

730

12

РОСА-Ex/20-5,0-Ex1-R3L/5,0/PAGAS/14-0,37/1500/220-380

565

500

536

560

12

630

690

730

12

РОСА-Ex/20-5,0-Ex1-R3L/5,0/PAGAS/18-0,55/1500/220-380

565

500

536

560

12

630

690

730

12

РОСА-Ex/20-5,0-Ex1-R3L/5,0/PAGAS/25-0,75/3000/220-380

565

500

536

560

12

630

690

730

12

РОСА-Ex/20-5,0-Ex1-R3L/5,0/PAGAS/73-1,1/3000/220-380

565

500

536

560

12

630

690

730

12

РОСА-Ex/20-5,0-Ex1-R3L/5,0/PAGAS/77-1,5/3000/220-380

565

500

536

560

12

630

690

730

12

РОСА-Ex/20-5,0-Ex1-R3L/5,0/PAGAS/81-2,2/3000/220-380

565

500

536

560

12

630

690

730

12

РОСА-Ex/20-5,0-Ex1-R3L/5,0/PAGAS/09-3,0/3000/220-380

640

500

536

560

12

630

690

730

12

РОСА-Ex/20-5,0-Ex1-R3L/5,0/PAGAS/13-4,0/3000/220-380

640

500

536

560

12

630

690

730

12

5,6

РОСА-Ex/20-5,6-Ex1-R3L/5,6/PAGAS/50-0,37/1500/220-380

580

560

620

660

12

710

770

810

16

РОСА-Ex/20-5,6-Ex1-R3L/5,6/PAGAS/58-0,55/1500/220-380

580

560

620

660

12

710

770

810

16

РОСА-Ex/20-5,6-Ex1-R3L/5,6/PAGAS/62-0,75/1500/220-380

580

560

620

660

12

710

770

810

16

РОСА-Ex/20-5,6-Ex1-R3L/5,6/PAGAS/25-1,1/3000/220-380

580

560

620

660

12

710

770

810

16

РОСА-Ex/20-5,6-Ex1-R3L/5,6/PAGAS/73-1,5/3000/220-380

580

560

620

660

12

710

770

810

16

РОСА-Ex/20-5,6-Ex1-R3L/5,6/PAGAS/77-2,2/3000/220-380

580

560

620

660

12

710

770

810

16

РОСА-Ex/20-5,6-Ex1-R3L/5,6/PAGAS/81-3,0/3000/220-380

655

560

620

660

12

710

770

810

16

РОСА-Ex/20-5,6-Ex1-R3L/5,6/PAGAS/09-4,0/3000/220-380

655

560

620

660

12

710

770

810

16

РОСА-Ex/20-5,6-Ex1-R3L/5,6/PAGAS/13-5,5/3000/220-380

655

560

620

660

12

710

770

810

16

РОСА-Ex/20-5,6-Ex1-R3L/5,6/PAGAS/17-7,5/3000/220-380

770

560

620

660

12

710

770

810

16

6,3

РОСА-Ex/20-6,3-Ex1-R4Z/6,3/PAGAS/78-0,55/1500/220-380

597,5

630

690

730

12

800

860

900

16

РОСА-Ex/20-6,3-Ex1-R4Z/6,3/PAGAS/82-0,75/1500/220-380

597,5

630

690

730

12

800

860

900

16

РОСА-Ex/20-6,3-Ex1-R4Z/6,3/PAGAS/86-1,1/1500/220-380

597,5

630

690

730

12

800

860

900

16

РОСА-Ex/20-6,3-Ex1-R4Z/6,3/PAGAS/90-1,5/1500/220-380

597,5

630

690

730

12

800

860

900

16

РОСА-Ex/20-6,3-Ex1-R4Z/6,3/PAGAS/97-2,2/3000/220-380

597,5

630

690

730

12

800

860

900

16

РОСА-Ex/20-6,3-Ex1-R4Z/6,3/PAGAS/101-3,0/3000/220-380

672,5

630

690

730

12

800

860

900

16

РОСА-Ex/20-6,3-Ex1-R4Z/6,3/PAGAS/57-4,0/3000/220-380

672,5

630

690

730

12

800

860

900

16

РОСА-Ex/20-6,3-Ex1-R4Z/6,3/PAGAS/317-5,5/3000/220-380

672,5

630

690

730

12

800

860

900

16

РОСА-Ex/20-6,3-Ex1-R4Z/6,3/PAGAS/305-7,5/3000/220-380

787,5

630

690

730

12

800

860

900

16

РОСА-Ex/20-6,3-Ex1-R4Z/6,3/PAGAS/85-11,0/3000/220-380

787,5

630

690

730

12

800

860

900

16

7,1

РОСА-Ex/20-7,1-Ex1-R4Z/7,1/PAGAS/74-0,75/1500/220-380

692,5

710

770

810

16

900

960

1035

16

РОСА-Ex/20-7,1-Ex1-R4Z/7,1/PAGAS/82-1,1/1500/220-380

692,5

710

770

810

16

900

960

1035

16

РОСА-Ex/20-7,1-Ex1-R4Z/7,1/PAGAS/182-1,5/1500/220-380

692,5

710

770

810

16

900

960

1035

16

РОСА-Ex/20-7,1-Ex1-R4Z/7,1/PAGAS/90-2,2/1500/220-380

692,5

710

770

810

16

900

960

1035

16

РОСА-Ex/20-7,1-Ex1-R4Z/7,1/PAGAS/94-3,0/1500/220-380

692,5

710

770

810

16

900

960

1035

16

РОСА-Ex/20-7,1-Ex1-R4Z/7,1/PAGAS/97-4,0/3000/220-380

692,5

710

770

810

16

900

960

1035

16

РОСА-Ex/20-7,1-Ex1-R4Z/7,1/PAGAS/101-5,5/3000/220-380

692,5

710

770

810

16

900

960

1035

16

РОСА-Ex/20-7,1-Ex1-R4Z/7,1/PAGAS/77-7,5/3000/220-380

807,5

710

770

810

16

900

960

1035

16

РОСА-Ex/20-7,1-Ex1-R4Z/7,1/PAGAS/81-11,0/3000/220-380

807,5

710

770

810

16

900

960

1035

16

РОСА-Ex/20-7,1-Ex1-R4Z/7,1/PAGAS/181-15,0/3000/380-660

997,5

710

770

810

16

900

960

1035

16

РОСА-Ex/20-7,1-Ex1-R4Z/7,1/PAGAS/201-18,5/3000/380-660

997,5

710

770

810

16

900

960

1035

16

8,0

РОСА-Ex/20-8,0-Ex1-R4Z/8,0/PAGAS/30-1,1/1500/220-380

715

800

860

900

16

1000

1070

1135

16

РОСА-Ex/20-8,0-Ex1-R4Z/8,0/PAGAS/34-1,5/1500/220-380

715

800

860

900

16

1000

1070

1135

16

РОСА-Ex/20-8,0-Ex1-R4Z/8,0/PAGAS/38-2,2/1500/220-380

715

800

860

900

16

1000

1070

1135

16

РОСА-Ex/20-8,0-Ex1-R4Z/8,0/PAGAS/42-3,0/1500/220-380

715

800

860

900

16

1000

1070

1135

16

РОСА-Ex/20-8,0-Ex1-R4Z/8,0/PAGAS/46-4,0/1500/220-380

715

800

860

900

16

1000

1070

1135

16

РОСА-Ex/20-8,0-Ex1-R4Z/8,0/PAGAS/22-5,5/1500/220-380

830

800

860

900

16

1000

1070

1135

16

РОСА-Ex/20-8,0-Ex1-R4Z/8,0/PAGAS/77-7,5/3000/220-380

830

800

860

900

16

1000

1070

1135

16

РОСА-Ex/20-8,0-Ex1-R4Z/8,0/PAGAS/81-11,0/3000/220-380

830

800

860

900

16

1000

1070

1135

16

РОСА-Ex/20-8,0-Ex1-R4Z/8,0/PAGAS/85-15,0/3000/380-660

1020

800

860

900

16

1000

1070

1135

16

РОСА-Ex/20-8,0-Ex1-R4Z/8,0/PAGAS/125-18,5/3000/380-660

1020

800

860

900

16

1000

1070

1135

16

РОСА-Ex/20-8,0-Ex1-R4Z/8,0/PAGAS/89-22,0/3000/380-660

1020

800

860

900

16

1000

1070

1135

16

9,0

РОСА-Ex/20-9,0-Ex1-R5Z/9,0/PAGAS/146-1,5/1500/220-380

740

900

960

1035

16

1120

1195

1255

16

РОСА-Ex/20-9,0-Ex1-R5Z/9,0/PAGAS/150-2,2/1500/220-380

740

900

960

1035

16

1120

1195

1255

16

РОСА-Ex/20-9,0-Ex1-R5Z/9,0/PAGAS/410-3,0/1500/220-380

740

900

960

1035

16

1120

1195

1255

16

РОСА-Ex/20-9,0-Ex1-R5Z/9,0/PAGAS/414-4,0/1500/220-380

740

900

960

1035

16

1120

1195

1255

16

РОСА-Ex/20-9,0-Ex1-R5Z/9,0/PAGAS/158-5,5/1500/220-380

855

900

960

1035

16

1120

1195

1255

16

РОСА-Ex/20-9,0-Ex1-R5Z/9,0//PAGAS/162-7,5/1500/220-380

855

900

960

1035

16

1120

1195

1255

16

РОСА-Ex/20-9,0-Ex1-R5Z/9,0/PAGAS/22-11,0/1500/220-380

855

900

960

1035

16

1120

1195

1255

16

РОСА-Ex/20-9,0-Ex1-R5Z/9,0/PAGAS/401-15,0/3000/380-660

1045

900

960

1035

16

1120

1195

1255

16

РОСА-Ex/20-9,0-Ex1-R5Z/9,0/PAGAS/177-18,5/3000/380-660

1045

900

960

1035

16

1120

1195

1255

16

РОСА-Ex/20-9,0-Ex1-R5Z/9,0/PAGAS/405-22,0/3000/380-660

1045

900

960

1035

16

1120

1195

1255

16

РОСА-Ex/20-9,0-Ex1-R5Z/9,0/PAGAS/185-30,0/3000/380-660

1045

900

960

1035

16

1120

1195

1255

16

10,0

РОСА-Ex/20-10,0-Ex1-R5Z/10,0/PAGAS/122-3,0/1500/220-380

765

1000

1070

1135

16

1250

1320

1385

16

РОСА-Ex/20-10,0-Ex1-R5Z/10,0/PAGAS/126-4,0/1500/220-380

765

1000

1070

1135

16

1250

1320

1385

16

РОСА-Ex/20-10,0-Ex1-R5Z/10,0/PAGAS/130-5,5/1500/220-380

880

1000

1070

1135

16

1250

1320

1385

16

РОСА-Ex/20-10,0-Ex1-R5Z/10,0/PAGAS/134-7,5/1500/220-380

880

1000

1070

1135

16

1250

1320

1385

16

РОСА-Ex/20-10,0-Ex1-R5Z/10,0/PAGAS/142-11,0/1500/220-380

880

1000

1070

1135

16

1250

1320

1385

16

РОСА-Ex/20-10,0-Ex1-R5Z/10,0/PAGAS/86-15,0/1500/380-660

1070

1000

1070

1135

16

1250

1320

1385

16

РОСА-Ex/20-10,0-Ex1-R5Z/10,0/PAGAS/90-18,5/1500/380-660

1070

1000

1070

1135

16

1250

1320

1385

16

РОСА-Ex/20-10,0-Ex1-R5Z/10,0/PAGAS/94-22,0/1500/380-660

1070

1000

1070

1135

16

1250

1320

1385

16

РОСА-Ex/20-10,0-Ex1-R5Z/10,0/PAGAS/230-30,0/1500/380-660

1070

1000

1070

1135

16

1250

1320

1385

16

11,2

РОСА-Ex/20-11,2-Ex1-R5Z/11,2/PAGAS/123-3,0/1000/220-380

910

1120

1195

1255

16

1400

1470

1540

20

РОСА-Ex/20-11,2-Ex1-R5Z/11,2/PAGAS/127-4,0/1000/220-380

910

1120

1195

1255

16

1400

1470

1540

20

РОСА-Ex/20-11,2-Ex1-R5Z/11,2/PAGAS/15-5,5/1000/220-380

910

1120

1195

1255

16

1400

1470

1540

20

РОСА-Ex/20-11,2-Ex1-R5Z/11,2/PAGAS/30-7,5/1500/220-380

910

1120

1195

1255

16

1400

1470

1540

20

РОСА-Ex/20-11,2-Ex1-R5Z/11,2/PAGAS/122-11,0/1500/220-380

910

1120

1195

1255

16

1400

1470

1540

20

РОСА-Ex/20-11,2-Ex1-R5Z/11,2/PAGAS/126-15,0/1500/380-660

1100

1120

1195

1255

16

1400

1470

1540

20

РОСА-Ex/20-11,2-Ex1-R5Z/11,2/PAGAS/226-18,5/1500/380-660

1100

1120

1195

1255

16

1400

1470

1540

20

РОСА-Ex/20-11,2-Ex1-R5Z/11,2/PAGAS/134-22,0/1500/380-660

1100

1120

1195

1255

16

1400

1470

1540

20

РОСА-Ex/20-11,2-Ex1-R5Z/11,2/PAGAS/230-30,0/1500/380-660

1100

1120

1195

1255

16

1400

1470

1540

20

РОСА-Ex/20-11,2-Ex1-R5Z/11,2/PAGAS/234-37,0/1500/380-660

1230

1120

1195

1255

16

1400

1470

1540

20

12,5

РОСА-Ex/20-12,5-Ex1-R5Z/12,5/PAGAS/55-3,0/1000/220-380

942,5

1250

1320

1385

16

1600

1680

1740

24

РОСА-Ex/20-12,5-Ex1-R5Z/12,5/PAGAS/59-4,0/1000/220-380

942,5

1250

1320

1385

16

1600

1680

1740

24

РОСА-Ex/20-12,5-Ex1-R5Z/12,5/PAGAS/63-5,5/1000/220-380

942,5

1250

1320

1385

16

1600

1680

1740

24

РОСА-Ex/20-12,5-Ex1-R5Z/12,5/PAGAS/67-7,5/1000/220-380

942,5

1250

1320

1385

16

1600

1680

1740

24

РОСА-Ex/20-12,5-Ex1-R5Z/12,5/PAGAS/02-11,0/1500/220-380

942,5

1250

1320

1385

16

1600

1680

1740

24

РОСА-Ex/20-12,5-Ex1-R5Z/12,5/PAGAS/30-15,0/1500/380-660

1132,5

1250

1320

1385

16

1600

1680

1740

24

РОСА-Ex/20-12,5-Ex1-R5Z/12,5/PAGAS/06-18,5/1500/380-660

1132,5

1250

1320

1385

16

1600

1680

1740

24

РОСА-Ex/20-12,5-Ex1-R5Z/12,5/PAGAS/82-22,0/1500/380-660

1132,5

1250

1320

1385

16

1600

1680

1740

24

РОСА-Ex/20-12,5-Ex1-R5Z/12,5/PAGAS/86-30,0/1500/380-660

1132,5

1250

1320

1385

16

1600

1680

1740

24

РОСА-Ex/20-12,5-Ex1-R5Z/12,5/PAGAS/14-37,0/1500/380-660

1262,5

1250

1320

1385

16

1600

1680

1740

24

РОСА-Ex/20-12,5-Ex1-R5Z/12,5/PAGAS/18-45,0/1500/380-660

1262,5

1250

1320

1385

16

1600

1680

1740

24

Габаритные и присоединительные размеры вентиляторов РОСА-Ex с типом корпуса 30

РОСА-Ex_чертеж корп 30.jpg

№ вент.

Наименование

L, мм

D

D3, мм

D4, мм

D5, мм

n, отв

4,0

РОСА-Ex/30-4,0-Ex1-R3L/4,0/PAGAS/18-0,25/1500/220-380

700

400

500

536

560

12

РОСА-Ex/30-4,0-Ex1-R3L/4,0/PAGAS/22-0,37/1500/220-380

700

400

500

536

560

12

РОСА-Ex/30-4,0-Ex1-R3L/4,0/PAGAS/73-0,55/3000/220-380

700

400

500

536

560

12

РОСА-Ex/30-4,0-Ex1-R3L/4,0/PAGAS/77-0,75/3000/220-380

700

400

500

536

560

12

РОСА-Ex/30-4,0-Ex1-R3L/4,0/PAGAS/81-1,1/3000/220-380

700

400

500

536

560

12

РОСА-Ex/30-4,0-Ex1-R3L/4,0/PAGAS/13-1,5/3000/220-380

700

400

500

536

560

12

РОСА-Ex/30-4,0-Ex1-R3L/4,0/PAGAS/17-2,2/3000/220-380

700

400

500

536

560

12

4,5

РОСА-Ex/30-4,5-Ex1-R3L/4,5/PAGAS/46-0,25/1500/220-380

732,5

450

560

620

660

12

РОСА-Ex/30-4,5-Ex1-R3L/4,5/PAGAS/18-0,37/1500/220-380

732,5

450

560

620

660

12

РОСА-Ex/30-4,5-Ex1-R3L/4,5/PAGAS/70-0,55/1500/220-380

732,5

450

560

620

660

12

РОСА-Ex/30-4,5-Ex1-R3L/4,5/PAGAS/73-0,75/3000/220-380

732,5

450

560

620

660

12

РОСА-Ex/30-4,5-Ex1-R3L/4,5/PAGAS/77-1,1/3000/220-380

732,5

450

560

620

660

12

РОСА-Ex/30-4,5-Ex1-R3L/4,5/PAGAS/37-1,5/3000/220-380

732,5

450

560

620

660

12

РОСА-Ex/30-4,5-Ex1-R3L/4,5/PAGAS/85-2,2/3000/220-380

732,5

450

560

620

660

12

РОСА-Ex/30-4,5-Ex1-R3L/4,5/PAGAS/61-3,0/3000/220-380

807,5

450

560

620

660

12

5,0

РОСА-Ex/30-5,0-Ex1-R3L/5,0/PAGAS/38-0,25/1500/220-380

763

500

630

690

730

12

РОСА-Ex/30-5,0-Ex1-R3L/5,0/PAGAS/14-0,37/1500/220-380

763

500

630

690

730

12

РОСА-Ex/30-5,0-Ex1-R3L/5,0/PAGAS/18-0,55/1500/220-380

763

500

630

690

730

12

РОСА-Ex/30-5,0-Ex1-R3L/5,0/PAGAS/25-0,75/3000/220-380

763

500

630

690

730

12

РОСА-Ex/30-5,0-Ex1-R3L/5,0/PAGAS/73-1,1/3000/220-380

763

500

630

690

730

12

РОСА-Ex/30-5,0-Ex1-R3L/5,0/PAGAS/77-1,5/3000/220-380

763

500

630

690

730

12

РОСА-Ex/30-5,0-Ex1-R3L/5,0/PAGAS/81-2,2/3000/220-380

763

500

630

690

730

12

РОСА-Ex/30-5,0-Ex1-R3L/5,0/PAGAS/09-3,0/3000/220-380

838

500

630

690

730

12

РОСА-Ex/30-5,0-Ex1-R3L/5,0/PAGAS/13-4,0/3000/220-380

838

500

630

690

730

12

5,6

РОСА-Ex/30-5,6-Ex1-R3L/5,6/PAGAS/50-0,37/1500/220-380

804

560

710

770

810

16

РОСА-Ex/30-5,6-Ex1-R3L/5,6/PAGAS/58-0,55/1500/220-380

804

560

710

770

810

16

РОСА-Ex/30-5,6-Ex1-R3L/5,6/PAGAS/62-0,75/1500/220-380

804

560

710

770

810

16

РОСА-Ex/30-5,6-Ex1-R3L/5,6/PAGAS/25-1,1/3000/220-380

804

560

710

770

810

16

РОСА-Ex/30-5,6-Ex1-R3L/5,6/PAGAS/73-1,5/3000/220-380

804

560

710

770

810

16

РОСА-Ex/30-5,6-Ex1-R3L/5,6/PAGAS/77-2,2/3000/220-380

804

560

710

770

810

16

РОСА-Ex/30-5,6-Ex1-R3L/5,6/PAGAS/81-3,0/3000/220-380

879

560

710

770

810

16

РОСА-Ex/30-5,6-Ex1-R3L/5,6/PAGAS/09-4,0/3000/220-380

879

560

710

770

810

16

РОСА-Ex/30-5,6-Ex1-R3L/5,6/PAGAS/13-5,5/3000/220-380

879

560

710

770

810

16

РОСА-Ex/30-5,6-Ex1-R3L/5,6/PAGAS/17-7,5/3000/220-380

994

560

710

770

810

16

6,3

РОСА-Ex/30-6,3-Ex1-R4Z/6,3/PAGAS/78-0,55/1500/220-380

849,5

630

800

860

900

16

РОСА-Ex/30-6,3-Ex1-R4Z/6,3/PAGAS/82-0,75/1500/220-380

849,5

630

800

860

900

16

РОСА-Ex/30-6,3-Ex1-R4Z/6,3/PAGAS/86-1,1/1500/220-380

849,5

630

800

860

900

16

РОСА-Ex/30-6,3-Ex1-R4Z/6,3/PAGAS/90-1,5/1500/220-380

849,5

630

800

860

900

16

РОСА-Ex/30-6,3-Ex1-R4Z/6,3/PAGAS/97-2,2/3000/220-380

849,5

630

800

860

900

16

РОСА-Ex/30-6,3-Ex1-R4Z/6,3/PAGAS/101-3,0/3000/220-380

924,5

630

800

860

900

16

РОСА-Ex/30-6,3-Ex1-R4Z/6,3/PAGAS/57-4,0/3000/220-380

924,5

630

800

860

900

16

РОСА-Ex/30-6,3-Ex1-R4Z/6,3/PAGAS/317-5,5/3000/220-380

924,5

630

800

860

900

16

РОСА-Ex/30-6,3-Ex1-R4Z/6,3/PAGAS/305-7,5/3000/220-380

1039,5

630

800

860

900

16

РОСА-Ex/30-6,3-Ex1-R4Z/6,3/PAGAS/85-11,0/3000/220-380

1039,5

630

800

860

900

16

7,1

РОСА-Ex/30-7,1-Ex1-R4Z/7,1/PAGAS/74-0,75/1500/220-380

976,5

710

900

960

1035

16

РОСА-Ex/30-7,1-Ex1-R4Z/7,1/PAGAS/82-1,1/1500/220-380

976,5

710

900

960

1035

16

РОСА-Ex/30-7,1-Ex1-R4Z/7,1/PAGAS/182-1,5/1500/220-380

976,5

710

900

960

1035

16

РОСА-Ex/30-7,1-Ex1-R4Z/7,1/PAGAS/90-2,2/1500/220-380

976,5

710

900

960

1035

16

РОСА-Ex/30-7,1-Ex1-R4Z/7,1/PAGAS/94-3,0/1500/220-380

976,5

710

900

960

1035

16

РОСА-Ex/30-7,1-Ex1-R4Z/7,1/PAGAS/97-4,0/3000/220-380

976,5

710

900

960

1035

16

РОСА-Ex/30-7,1-Ex1-R4Z/7,1/PAGAS/101-5,5/3000/220-380

976,5

710

900

960

1035

16

РОСА-Ex/30-7,1-Ex1-R4Z/7,1/PAGAS/77-7,5/3000/220-380

1091,5

710

900

960

1035

16

РОСА-Ex/30-7,1-Ex1-R4Z/7,1/PAGAS/81-11,0/3000/220-380

1091,5

710

900

960

1035

16

РОСА-Ex/30-7,1-Ex1-R4Z/7,1/PAGAS/181-15,0/3000/380-660

1281,5

710

900

960

1035

16

РОСА-Ex/30-7,1-Ex1-R4Z/7,1/PAGAS/201-18,5/3000/380-660

1281,5

710

900

960

1035

16

8,0

РОСА-Ex/30-8,0-Ex1-R4Z/8,0/PAGAS/30-1,1/1500/220-380

1035

800

1000

1070

1135

16

РОСА-Ex/30-8,0-Ex1-R4Z/8,0/PAGAS/34-1,5/1500/220-380

1035

800

1000

1070

1135

16

РОСА-Ex/30-8,0-Ex1-R4Z/8,0/PAGAS/38-2,2/1500/220-380

1035

800

1000

1070

1135

16

РОСА-Ex/30-8,0-Ex1-R4Z/8,0/PAGAS/42-3,0/1500/220-380

1035

800

1000

1070

1135

16

РОСА-Ex/30-8,0-Ex1-R4Z/8,0/PAGAS/46-4,0/1500/220-380

1035

800

1000

1070

1135

16

РОСА-Ex/30-8,0-Ex1-R4Z/8,0/PAGAS/22-5,5/1500/220-380

1150

800

1000

1070

1135

16

РОСА-Ex/30-8,0-Ex1-R4Z/8,0/PAGAS/77-7,5/3000/220-380

1150

800

1000

1070

1135

16

РОСА-Ex/30-8,0-Ex1-R4Z/8,0/PAGAS/81-11,0/3000/220-380

1150

800

1000

1070

1135

16

РОСА-Ex/30-8,0-Ex1-R4Z/8,0/PAGAS/85-15,0/3000/380-660

1340

800

1000

1070

1135

16

РОСА-Ex/30-8,0-Ex1-R4Z/8,0/PAGAS/125-18,5/3000/380-660

1340

800

1000

1070

1135

16

РОСА-Ex/30-8,0-Ex1-R4Z/8,0/PAGAS/89-22,0/3000/380-660

1340

800

1000

1070

1135

16

9,0

РОСА-Ex/30-9,0-Ex1-R5Z/9,0/PAGAS/146-1,5/1500/220-380

1100

900

1120

1195

1255

16

РОСА-Ex/30-9,0-Ex1-R5Z/9,0/PAGAS/150-2,2/1500/220-380

1100

900

1120

1195

1255

16

РОСА-Ex/30-9,0-Ex1-R5Z/9,0/PAGAS/410-3,0/1500/220-380

1100

900

1120

1195

1255

16

РОСА-Ex/30-9,0-Ex1-R5Z/9,0/PAGAS/414-4,0/1500/220-380

1100

900

1120

1195

1255

16

РОСА-Ex/30-9,0-Ex1-R5Z/9,0/PAGAS/158-5,5/1500/220-380

1215

900

1120

1195

1255

16

РОСА-Ex/30-9,0-Ex1-R5Z/9,0//PAGAS/162-7,5/1500/220-380

1215

900

1120

1195

1255

16

РОСА-Ex/30-9,0-Ex1-R5Z/9,0/PAGAS/22-11,0/1500/220-380

1215

900

1120

1195

1255

16

РОСА-Ex/30-9,0-Ex1-R5Z/9,0/PAGAS/401-15,0/3000/380-660

1405

900

1120

1195

1255

16

РОСА-Ex/30-9,0-Ex1-R5Z/9,0/PAGAS/177-18,5/3000/380-660

1405

900

1120

1195

1255

16

РОСА-Ex/30-9,0-Ex1-R5Z/9,0/PAGAS/405-22,0/3000/380-660

1405

900

1120

1195

1255

16

РОСА-Ex/30-9,0-Ex1-R5Z/9,0/PAGAS/185-30,0/3000/380-660

1405

900

1120

1195

1255

16

10,0

РОСА-Ex/30-10,0-Ex1-R5Z/10,0/PAGAS/122-3,0/1500/220-380

1165

1000

1250

1320

1385

16

РОСА-Ex/30-10,0-Ex1-R5Z/10,0/PAGAS/126-4,0/1500/220-380

1165

1000

1250

1320

1385

16

РОСА-Ex/30-10,0-Ex1-R5Z/10,0/PAGAS/130-5,5/1500/220-380

1280

1000

1250

1320

1385

16

РОСА-Ex/30-10,0-Ex1-R5Z/10,0/PAGAS/134-7,5/1500/220-380

1280

1000

1250

1320

1385

16

РОСА-Ex/30-10,0-Ex1-R5Z/10,0/PAGAS/142-11,0/1500/220-380

1280

1000

1250

1320

1385

16

РОСА-Ex/30-10,0-Ex1-R5Z/10,0/PAGAS/86-15,0/1500/380-660

1470

1000

1250

1320

1385

16

РОСА-Ex/30-10,0-Ex1-R5Z/10,0/PAGAS/90-18,5/1500/380-660

1470

1000

1250

1320

1385

16

РОСА-Ex/30-10,0-Ex1-R5Z/10,0/PAGAS/94-22,0/1500/380-660

1470

1000

1250

1320

1385

16

РОСА-Ex/30-10,0-Ex1-R5Z/10,0/PAGAS/230-30,0/1500/380-660

1470

1000

1250

1320

1385

16

11,2

РОСА-Ex/30-11,2-Ex1-R5Z/11,2/PAGAS/123-3,0/1000/220-380

1358

1120

1400

1470

1540

20

РОСА-Ex/30-11,2-Ex1-R5Z/11,2/PAGAS/127-4,0/1000/220-380

1358

1120

1400

1470

1540

20

РОСА-Ex/30-11,2-Ex1-R5Z/11,2/PAGAS/15-5,5/1000/220-380

1358

1120

1400

1470

1540

20

РОСА-Ex/30-11,2-Ex1-R5Z/11,2/PAGAS/30-7,5/1500/220-380

1358

1120

1400

1470

1540

20

РОСА-Ex/30-11,2-Ex1-R5Z/11,2/PAGAS/122-11,0/1500/220-380

1358

1120

1400

1470

1540

20

РОСА-Ex/30-11,2-Ex1-R5Z/11,2/PAGAS/126-15,0/1500/380-660

1548

1120

1400

1470

1540

20

РОСА-Ex/30-11,2-Ex1-R5Z/11,2/PAGAS/226-18,5/1500/380-660

1548

1120

1400

1470

1540

20

РОСА-Ex/30-11,2-Ex1-R5Z/11,2/PAGAS/134-22,0/1500/380-660

1548

1120

1400

1470

1540

20

РОСА-Ex/30-11,2-Ex1-R5Z/11,2/PAGAS/230-30,0/1500/380-660

1548

1120

1400

1470

1540

20

РОСА-Ex/30-11,2-Ex1-R5Z/11,2/PAGAS/234-37,0/1500/380-660

1678

1120

1400

1470

1540

20

12,5

РОСА-Ex/30-12,5-Ex1-R5Z/12,5/PAGAS/55-3,0/1000/220-380

1442,5

1250

1600

1680

1740

24

РОСА-Ex/30-12,5-Ex1-R5Z/12,5/PAGAS/59-4,0/1000/220-380

1442,5

1250

1600

1680

1740

24

РОСА-Ex/30-12,5-Ex1-R5Z/12,5/PAGAS/63-5,5/1000/220-380

1442,5

1250

1600

1680

1740

24

РОСА-Ex/30-12,5-Ex1-R5Z/12,5/PAGAS/67-7,5/1000/220-380

1442,5

1250

1600

1680

1740

24

РОСА-Ex/30-12,5-Ex1-R5Z/12,5/PAGAS/02-11,0/1500/220-380

1442,5

1250

1600

1680

1740

24

РОСА-Ex/30-12,5-Ex1-R5Z/12,5/PAGAS/30-15,0/1500/380-660

1632,5

1250

1600

1680

1740

24

РОСА-Ex/30-12,5-Ex1-R5Z/12,5/PAGAS/06-18,5/1500/380-660

1632,5

1250

1600

1680

1740

24

РОСА-Ex/30-12,5-Ex1-R5Z/12,5/PAGAS/82-22,0/1500/380-660

1632,5

1250

1600

1680

1740

24

РОСА-Ex/30-12,5-Ex1-R5Z/12,5/PAGAS/86-30,0/1500/380-660

1632,5

1250

1600

1680

1740

24

РОСА-Ex/30-12,5-Ex1-R5Z/12,5/PAGAS/14-37,0/1500/380-660

1762,5

1250

1600

1680

1740

24

РОСА-Ex/30-12,5-Ex1-R5Z/12,5/PAGAS/18-45,0/1500/380-660

1762,5

1250

1600

1680

1740

24

Технические характеристики

№ вент.

Наименование

N, кВт

n, об/мин

Ток, А при 380В

Масса Ex/10**, кг

Ex1

Ex2

4,0

РОСА-Ex/10-4,0-Ex1-R3L/4,0/PAGAS/18-0,25/1500/220-380

0,25

1380

0,8

24,9

18,7

РОСА-Ex/10-4,0-Ex1-R3L/4,0/PAGAS/22-0,37/1500/220-380

0,37

1350

1,1

24,9

18,7

РОСА-Ex/10-4,0-Ex1-R3L/4,0/PAGAS/73-0,55/3000/220-380

0,55

2820

1,3

24,9

18,4

РОСА-Ex/10-4,0-Ex1-R3L/4,0/PAGAS/77-0,75/3000/220-380

0,75

2820

1,7

27,4

21,5

РОСА-Ex/10-4,0-Ex1-R3L/4,0/PAGAS/81-1,1/3000/220-380

1,1

2790

2,5

27,4

21,5

РОСА-Ex/10-4,0-Ex1-R3L/4,0/PAGAS/13-1,5/3000/220-380

1,5

2790

3,2

35,7

29,7

РОСА-Ex/10-4,0-Ex1-R3L/4,0/PAGAS/17-2,2/3000/220-380

2,2

2790

4,4

35,7

30,1

4,5

РОСА-Ex/10-4,5-Ex1-R3L/4,5/PAGAS/46-0,25/1500/220-380

0,25

1380

0,8

25,5

18,7

РОСА-Ex/10-4,5-Ex1-R3L/4,5/PAGAS/18-0,37/1500/220-380

0,37

1350

1,1

25,8

19,5

РОСА-Ex/10-4,5-Ex1-R3L/4,5/PAGAS/70-0,55/1500/220-380

0,55

1380

1,5

29,3

23,0

РОСА-Ex/10-4,5-Ex1-R3L/4,5/PAGAS/73-0,75/3000/220-380

0,75

2820

1,7

29,0

22,2

РОСА-Ex/10-4,5-Ex1-R3L/4,5/PAGAS/77-1,1/3000/220-380

1,1

2790

2,5

29,0

22,2

РОСА-Ex/10-4,5-Ex1-R3L/4,5/PAGAS/37-1,5/3000/220-380

1,5

2790

3,2

37,0

30,1

РОСА-Ex/10-4,5-Ex1-R3L/4,5/PAGAS/85-2,2/3000/220-380

2,2

2790

4,4

37,3

30,4

РОСА-Ex/10-4,5-Ex1-R3L/4,5/PAGAS/61-3,0/3000/220-380

3,0

2700

6,0

41,5

34,1

5,0

РОСА-Ex/10-5,0-Ex1-R3L/5,0/PAGAS/38-0,25/1500/220-380

0,25

1380

0,8

26,9

19,4

РОСА-Ex/10-5,0-Ex1-R3L/5,0/PAGAS/14-0,37/1500/220-380

0,37

1350

1,1

27,9

20,2

РОСА-Ex/10-5,0-Ex1-R3L/5,0/PAGAS/18-0,55/1500/220-380

0,55

1380

1,5

30,3

23,2

РОСА-Ex/10-5,0-Ex1-R3L/5,0/PAGAS/25-0,75/3000/220-380

0,75

2820

1,7

30,0

22,4

РОСА-Ex/10-5,0-Ex1-R3L/5,0/PAGAS/73-1,1/3000/220-380

1,1

2790

2,5

30,3

22,8

РОСА-Ex/10-5,0-Ex1-R3L/5,0/PAGAS/77-1,5/3000/220-380

1,5

2790

3,2

38,5

31,1

РОСА-Ex/10-5,0-Ex1-R3L/5,0/PAGAS/81-2,2/3000/220-380

2,2

2790

4,4

38,5

31,1

РОСА-Ex/10-5,0-Ex1-R3L/5,0/PAGAS/09-3,0/3000/220-380

3,0

2700

6,0

42,8

34,3

РОСА-Ex/10-5,0-Ex1-R3L/5,0/PAGAS/13-4,0/3000/220-380

4,0

2835

8,5

55,2

46,6

5,6

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/50-0,37/1500/220-380

0,37

1350

1,1

30,4

22,0

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/58-0,55/1500/220-380

0,55

1380

1,5

33,5

25,1

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/62-0,75/1500/220-380

0,75

1395

2,1

33,5

25,1

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/25-1,1/3000/220-380

1,1

2790

2,5

33,5

23,6

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/73-1,5/3000/220-380

1,5

2790

3,2

41,0

32,3

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/77-2,2/3000/220-380

2,2

2790

4,4

41,0

32,3

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/81-3,0/3000/220-380

3,0

2700

6,0

46,0

35,4

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/09-4,0/3000/220-380

4,0

2835

8,5

59,1

48,1

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/13-5,5/3000/220-380

5,5

2835

11,2

59,1

48,1

РОСА-Ex/10-5,6-Ex1-R3L/5,6/PAGAS/17-7,5/3000/220-380

7,5

2850

15,0

70,1

57,7

6,3

РОСА-EX/10-6,3-Ex1-R4Z/6,3/PAGAS/78-0,55/1500/220-380

0,55

1380

1,5

42,3

28,1

РОСА-EX/10-6,3-Ex1-R4Z/6,3/PAGAS/82-0,75/1500/220-380

0,75

1395

2,1

42,3

28,1

РОСА-EX/10-6,3-Ex1-R4Z/6,3/PAGAS/86-1,1/1500/220-380

1,1

1410

2,8

50,1

36,4

РОСА-EX/10-6,3-Ex1-R4Z/6,3/PAGAS/90-1,5/1500/220-380

1,5

1395

3,3

51,4

36,4

РОСА-EX/10-6,3-Ex1-R4Z/6,3/PAGAS/97-2,2/3000/220-380

2,2

2790

4,4

49,9

35,2

РОСА-EX/10-6,3-Ex1-R4Z/6,3/PAGAS/101-3,0/3000/220-380

3,0

2700

6,0

67,6

38,5

РОСА-EX/10-6,3-Ex1-R4Z/6,3/PAGAS/57-4,0/3000/220-380

4,0

2835

8,5

68,0

51,0

РОСА-EX/10-6,3-Ex1-R4Z/6,3/PAGAS/317-5,5/3000/220-380

5,5

2835

11,2

64,3

50,8

РОСА-EX/10-6,3-Ex1-R4Z/6,3/PAGAS/305-7,5/3000/220-380

7,5

2850

15,0

81,3

62,3

РОСА-EX/10-6,3-Ex1-R4Z/6,3/PAGAS/85-11,0/3000/220-380

11,0

2900

21,2

115,4

115,2

7,1

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/74-0,75/1500/220-380

0,75

1395

2,1

39,1

29,1

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/82-1,1/1500/220-380

1,1

1410

2,8

42,6

37,5

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/182-1,5/1500/220-380

1,5

1395

3,3

50,4

37,4

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/90-2,2/1500/220-380

2,2

1395

5,2

53,8

40,9

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/94-3/1500/220-380

3,0

1417

7,3

68,5

53,2

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/97-4,0/3000/220-380

4,0

2835

8,5

68,0

51,9

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/101-5,5/3000/220-380

5,5

2835

11,2

70,6

51,9

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/77-7,5/3000/220-380

7,5

2850

15,0

79,3

63,5

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/81-11,0/3000/220-380

11,0

2900

21,2

118,0

102,7

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/181-15,0/3000/380-660

15,0

2930

28,6

171,0

155,4

РОСА-Ex/10-7,1-Ex1-R4Z/7,1/PAGAS/201-18,5/3000/380-660

18,5

2930

34,7

171,0

155,4

8,0

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/30-1,1/1500/220-380

1,1

1410

2,8

49,6

39,2

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/34-1,5/1500/220-380

1,5

1395

3,3

56,4

39,3

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/38-2,2/1500/220-380

2,2

1395

5,2

62,8

42,7

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/42-3,0/1500/220-380

3,0

1417

7,3

75,5

55,0

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/46-4,0/1500/220-380

4,0

1417

9,5

74,7

55,0

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/22-5,5/1500/220-380

5,5

1425

11,5

90,1

66,8

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/77-7,5/3000/220-380

7,5

2850

15,0

89,3

65,4

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/81-11,0/3000/220-380

11,0

2900

21,2

121,0

118,6

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/85-15,0/3000/380-660

15,0

2930

28,6

177,0

158,0

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/125-18,5/3000/380-660

18,5

2930

34,7

179,0

175,0

РОСА-Ex/10-8,0-Ex1-R4Z/8,0/PAGAS/89-22,0/3000/380-660

22,0

2940

41

228,0

218,9

9,0

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/146-1,5/1500/220-380

1,5

1395

3,3

64,4

43,2

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/150-2,2/1500/220-380

2,2

1395

5,2

72,8

48,4

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/410-3,0/1500/220-380

3,0

1417

7,3

88,5

62,3

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/414-4,0/1500/220-380

4,0

1417

9,5

90,7

63,4

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/158-5,5/1500/220-380

5,5

1425

11,5

99,1

71,6

РОСА-Ex/10-9,0-Ex1-R5Z/9,0//PAGAS/162-7,5/1500/220-380

7,5

1450

15,6

137,0

126,2

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/22-11,0/1500/220-380

11,0

1460

22,5

136,0

129,8

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/401-15,0/3000/380-660

15,0

2930

28,6

196,0

182,8

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/177-18,5/3000/380-660

18,5

2930

34,7

196,0

186,2

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/405-22,0/3000/380-660

22,0

2940

41

201,0

198,8

РОСА-Ex/10-9,0-Ex1-R5Z/9,0/PAGAS/185-30,0/3000/380-660

30,0

2950

55,4

248,0

245,0

10,0

РОСА-Ex/10-10,0-Ex1-R5Z/10,0/PAGAS/122-3,0/1500/220-380

3,0

1417

7,3

94,5

65,3

РОСА-Ex/10-10,0-Ex1-R5Z/10,0/PAGAS/126-4,0/1500/220-380

4,0

1417

9,5

94,7

65,4

РОСА-Ex/10-10,0-Ex1-R5Z/10,0/PAGAS/130-5,5/1500/220-380

5,5

1425

11,5

126,1

85,1

РОСА-Ex/10-10,0-Ex1-R5Z/10,0/PAGAS/134-7,5/1500/220-380

7,5

1450

15,6

147,0

134,2

РОСА-Ex/10-10,0-Ex1-R5Z/10,0/PAGAS/142-11,0/1500/220-380

11,0

1460

22,5

147,0

138,6

РОСА-Ex/10-10,0-Ex1-R5Z/10,0/PAGAS/86-15,0/1500/380-660

15,0

1460

30,0

208,0

195,8

РОСА-Ex/10-10,0-Ex1-R5Z/10,0/PAGAS/90-18,5/1500/380-660

18,5

1470

36,3

208,0

198,8

РОСА-Ex/10-10,0-Ex1-R5Z/10,0/PAGAS/94-22,0/1500/380-660

22,0

1470

43,2

268,0

254,4

РОСА-Ex/10-10,0-Ex1-R5Z/10,0/PAGAS/230-30,0/1500/380-660

30,0

1470

57,6

298,0

283,0

11,2

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/123-3,0/1000/220-380

3,0

950

7,4

128,0

86,0

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/127-4,0/1000/220-380

4,0

950

9,5

132,0

88,0

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/15-5,5/1000/220-380

5,5

960

12,9

152,0

138,6

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/30-7,5/1500/220-380

7,5

1450

15,6

157,0

142,2

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/122-11,0/1500/220-380

11,0

1460

22,5

169,0

156,2

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/126-15,0/1500/380-660

15,0

1460

30,0

232,0

215,0

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/226-18,5/1500/380-660

18,5

1470

36,3

252,0

234,0

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/134-22,0/1500/380-660

22,0

1470

43,2

282,0

265,6

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/230-30,0/1500/380-660

30,0

1470

57,6

310,0

292,6

РОСА-Ex/10-11,2-Ex1-R5Z/11,2/PAGAS/234-37,0/1500/380-660

37,0

1475

70,2

395,0

376,0

12,5

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/55-3,0/1000/220-380

3,0

950

7,4

132,4

88,2

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/59-4,0/1000/220-380

4,0

950

9,5

131,7

87,9

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/63-5,5/1000/220-380

5,5

960

12,9

158,0

143,4

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/67-7,5/1000/220-380

7,5

970

17,2

178,0

159,0

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/02-11,0/1500/220-380

11,0

1460

22,5

166,0

153,8

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/30-15,0/1500/380-660

15,0

1460

30,0

224,0

208,6

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/06-18,5/1500/380-660

18,5

1470

36,3

225,0

212,4

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/82-22,0/1500/380-660

22,0

1470

43,2

286,0

268,8

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/86-30,0/1500/380-660

30,0

1470

57,6

314,0

295,8

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/14-37,0/1500/380-660

37,0

1475

70,2

399,0

379,2

РОСА-Ex/10-12,5-Ex1-R5Z/12,5/PAGAS/18-45,0/1500/380-660

45,0

1475

84,9

427,0

408,4

*Представленные характеристики распространяются на исполнения Ex1 и Ex2.
**Масса РОСА-Ex/20 и РОСА-Ex/30 в исполнениях Ex1 и Ex2 уточняется по запросу.

МАРКИРОВКА:

Вентилятор осевой РОСА-Ех с типом корпуса 10; номер вентилятора 4,0; взрывозащищенное исполнение; укомплектован рабочим колесом R3L; номинальный диаметр рабочего колеса 4,0 дм; лопасти рабочего колеса изготовлены из алюминиевых сплавов; мощность электродвигателя N=0,25 кВт; частота вращения рабочего колеса n=1500 об/мин; напряжение питания электродвигателя 220/380В; узел подключения 1 (присутствует); климатическое исполнение и категория размещения У2.


Электрические схемы подключения вентиляторов в сеть 380 В



Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
