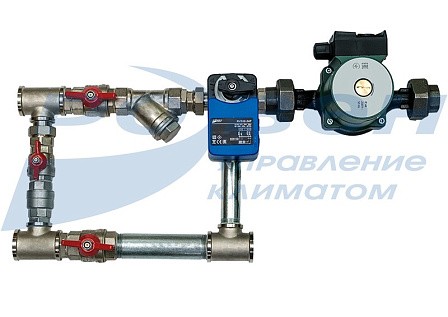

Смесительный узел СУ-R-3-40-2.5/24
Смесительные узлы СУ предназначены для подключения водяных теплообменников к источнику тепловой энергии и выполняют следующие функции:
	 - регулирование мощности теплообменника для поддержания заданной температуры воздуха, проходящего через него;
	 - управление параметрами теплоносителя для поддержания заданной температуры воды (незамерзающей смеси) в теплообменнике;
	 - обеспечивают циркуляцию теплоносителя через теплообменник, для предотвращения замораживания теплоносителя и поддержания заданных температурных параметров;
	 - отображение параметров температуры и давления теплоносителя.
Теплоноситель, протекающий через узел, не должен быть вязким, содержать твердых примесей, минеральных масел и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни, нержавеющей стали, цинка, пластмасс, резины, чугуна.
Максимально допустимые эксплуатационные параметры теплоносителя:
	 - максимально допустимая температура теплоносителя на входе: +110°С;
	 - максимально допустимое давление: 1 МПа;
	 - минимальное рабочее давление: 20 кПа.
	 Установка смесительных узлов допускается в отапливаемых помещениях с температурой от +5 °С до +40 °С и относительной влажностью не более 40 % при температуре +40 °С.
	 По отдельному заказу возможно изготовление комплекта гибких соединений (подводок) для облегчения монтажа смесительных узлов.
Смесительный узел с трехходовым регулирующим краном


	 Принцип работы основан на плавном закрытии или открытии трехходового регулирующего крана при сохранении постоянного расхода теплоносителя через теплообменник, но при этом изменяется температура в подающем трубопроводе за счет смешивания потоков обратного и подающего теплоносителя в трехходовом кране. Благодаря такому регулированию обеспечивается защита от замораживания теплоносителя и поддержание температуры воздуха после калорифера в системе вентиляции.
	 Посредством байпасной линии происходит разгрузка трехходового клапана по давлению, а также обеспечивается постоянство расхода в тепловой сети.

                                    Габаритные размеры смесительных узлов

| Наименование | L, мм | L1, мм | B, мм | d1, дюймы | d2, дюймы | Масса, кг |
| СУ-R-3-40-2.5/24 | 530 | 285 | 180 | G 3/4 | G 1 | 6,7 |
Технические характеристики смесительных узлов
| Наименование | Пропускная способность крана, Kvs, м3/ч | Параметры насоса | Параметры управляющего привода | ||||
| Мощность макс, Вт | Напряжение питания, В | Ток макс, А | Напряжение питания, В | Мощность, Вт | Управляющий сигнал | ||
| СУ-R-3-40-2.5/24 | 2,5 | 72 | 220 | 0,31 | 24 AC/DC | 2 | 0-10В постоянного тока |

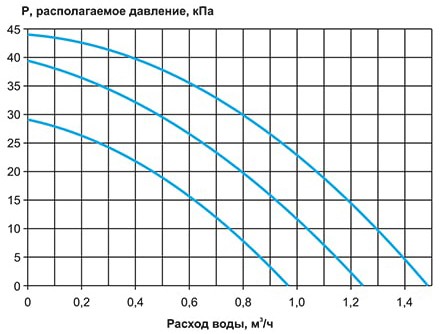

Характеристики смесительных узлов

Электрическая схема подключения
