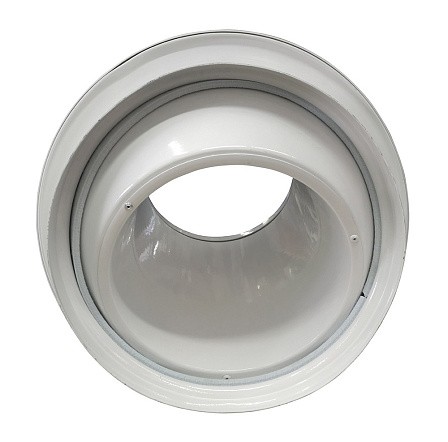

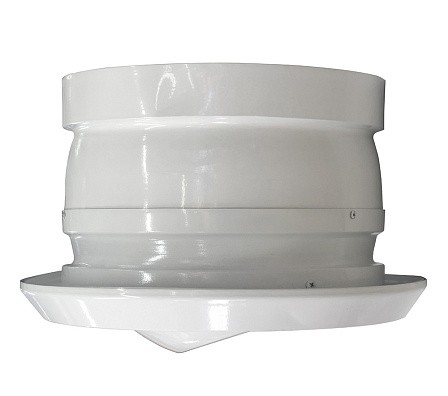

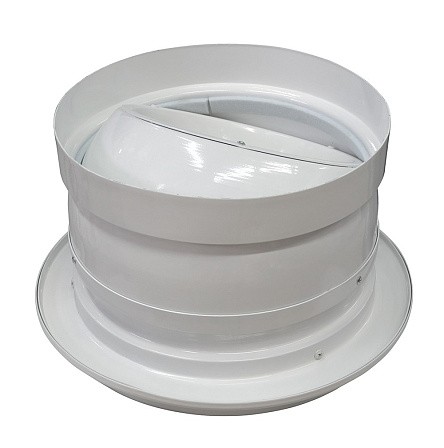

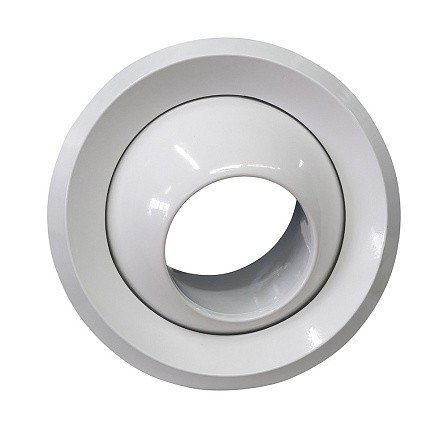

Диффузор сопловый QP d250 (Ball Jet Diffuser)

Код: РВР00012079
Нет в наличии
Страна происхождения
КИТАЙ
Цвет
RAL 9016
Единица измерения
шт
Типоразмер
250
Вес (кг)
1.34

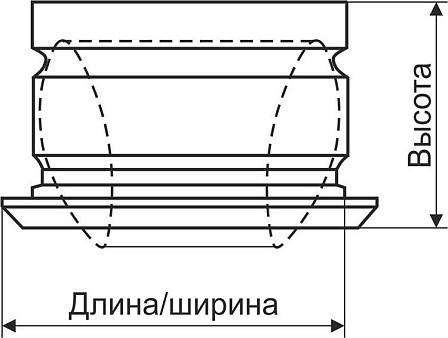

Высота (мм)
207
Длина (мм)
310
Ширина (мм)
310
9 152 ₽
Товар не доступен в вашем городе
Описание товара
Характеристики
Описание товара

Сопловые воздухораспределители типа QP предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу значительных объемов воздуха с высокой дальнобойностью.

Акустические характеристики позволяют применять сопловые воздухораспределители в помещениях с повышенными требованиями к шуму.

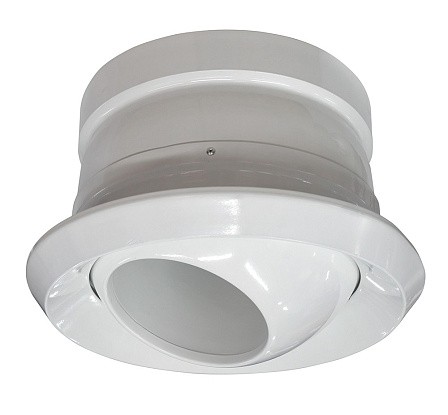

Сопловые воздухораспределители представляют собой корпус, внутри которого расположена подвижная сферическая центральная вставка с коническим соплом и цилиндрическим патрубком; изменением положения центральной вставки достигается регулирование направления струи подаваемого воздуха в диапазоне ±30° в любом направлении от оси симметрии изделия.

Сопловые воздухораспределители предназначены для монтажа на плоскую поверхность; крепление осуществляется при помощи самонарезающих винтов. Сопла снабжены присоединительным патрубком для крепления на торец круглого воздуховода. Диффузоры изготавливаются из алюминия и имеют защитное порошковое покрытие белого цвета (RAL 9016).

Характеристики товара

Габаритные и присоединительные размеры (мм)


QP чертеж.jpg



Тип диффузора

D1

D3

D2

D4

L

E

F

QP 250

252

310

128

195

175

25

7



Технические характеристики



Тип диффузора

Объем воздуха,м3

Дальность струи, м

250

1368

30


Аэродинамические и акустические характеристики



Тип диффузора

Эффективная площадь выхода воздуха, м2

Дальность струи, м

QP 250

0,013

30


График звуковой мощности и потери давления


График звуковой мощности и потери давления QP.jpg
