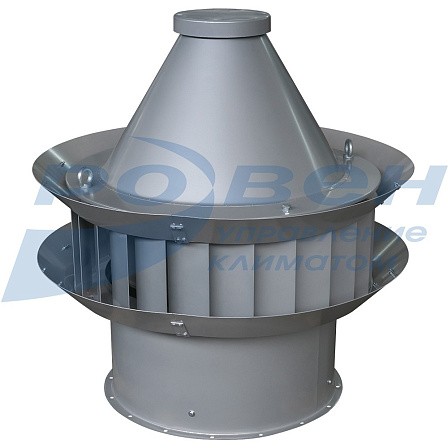

Вентилятор крышный дымоудаления ВКР ДУ

- Корпус из углеродистой стали с полимерным покрытием
- Лопатки, загнутые назад
- Трехфазный асинхронный двигатель серии АИР
- Исполнение дымоудаления
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Руководства

  • Корпус из углеродистой стали с полимерным покрытием
  • Лопатки, загнутые назад
  • Трехфазный асинхронный двигатель серии АИР
  • Защита от попадания осадков в вентиляционный канал (1-я категория размещения по ГОСТ 15150-90)
  • Класс защиты электродвигателя IP 54

Вентиляторы ВКР-ДУ выпускаются в следующих исполнениях: дымоудаления (ДУ400 или ДУ600) - только с №4,0 до 8,0.

Крышные вентиляторы серии ВКР-ДУ представляют собой радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками загнутыми назад, устанавливаемые на кровле здания на узлы прохода или монтажные стаканы типа СМ ДУ (см. раздел «Детали систем вентиляции»).

Во избежание протекания атмосферных осадков или конденсата, образуемого на границе влажного воздуха, выходящего из помещения и холодных металлических частей вентилятора, необходимо устанавливать дренажный поддон.

При установке вентилятора ВКР-ДУ на высоте менее 2х метров от уровня кровли необходимо предусматривать огнезащитное покрытие кровли.

Условия эксплуатации:

- умеренный климат (У) – температура окружающей среды от минус 45 ºС до плюс 40 ºС.

Исполнение вентиляторов по назначению и материалам

Исполнение

Материал

Условное обозначение

Температура переме-
щаемой

среды, ºС

Назначение

Примечание

Дымоудаление

Жаростойкая нержавеющая сталь, углеродистая сталь

ДУ600

до +600

Для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения с целью проведения работ по борьбе с пожаром, по спасению людей и имущества. В зависимости от требований такой вентилятор может перемещать газы с температурой 400°С или 600°С до 120 минут.

Не применимы для использования в помещения категории А и Б по НБП 105-95ГПС МВД РФ

Углеродистая сталь со специальным покрытием

ДУ400

до +400


Файлы
Вентиляторы крышные серии ВКР исполнения дымоудаления.pdf

Габаритные и присоединительные размеры (мм)

ВКР чертеж.jpg

Модель

D

D1

D2

D3

H

H1

ВКР-4,0

530

490

400

434

700

183

ВКР-5,0

663

613

500

534

820

263

ВКР-6,3

834

772

630

665

1023

323

Технические характеристики

ВКР_аэрод_рашифровка линий.jpg

ВКР-ДУ аэродинамика.jpg

Акустические характеристики

№ вентилятора

Частота вращения,

об/мин

Уровень звуковой мощности, дБ в октавных полосах частот, Гц

Общий, дБа

63

125

250

500

1000

2000

4000

8000

4,0

1500

78

84

79

77

70

65

65

56

77

5,0

1500

85

91

86

84

77

72

72

63

84

6,3

1000

76

83

87

92

87

80

72

64

92

1500

90

93

94

90

85

75

72

96

96

Электрическая схема подключения крышных вентиляторов в сеть 380 В

ВКР элсхема.jpg

МАРКИРОВКА:

Вентилятор крышный ВКР-6,3-ДУ600-РН-2,2/1000/380-У1
