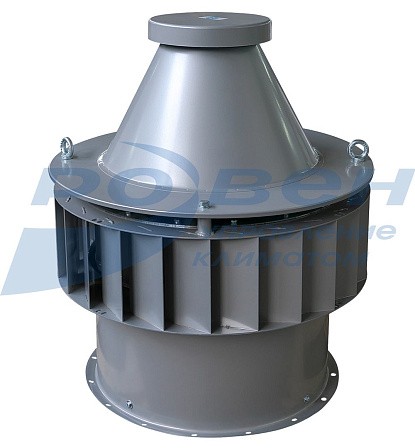

Вентилятор крышный ВКР

- Корпус из углеродистой стали с полимерным покрытием
- Лопатки, загнутые назад
- Трехфазный асинхронный двигатель серии АИР
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Руководства

  • Корпус из углеродистой стали с полимерным покрытием
  • Лопатки, загнутые назад
  • Трехфазный асинхронный двигатель серии АИР
  • Защита от попадания осадков в вентиляционный канал (1-я категория размещения по ГОСТ 15150-90)
  • Класс защиты электродвигателя IP 54

Вентиляторы выпускаются в  общепромышленном исполнении.

Крышные вентиляторы серии ВКР представляют собой радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками загнутыми назад, устанавливаемые на кровле здания на узлы прохода или монтажные стаканы типа СМ (см. раздел «Детали систем вентиляции»).

Во избежание протекания атмосферных осадков или конденсата, образуемого на границе влажного воздуха, выходящего из помещения и холодных металлических частей вентилятора, необходимо устанавливать дренажный поддон.

Вентиляторы применяются в стационарных системах вытяжной вентиляции производственных, общественных и жилых зданий. Вентиляторы устанавливаются на крышах зданий и сооружений на стаканы монтажные типа СМ или узлы прохода.

Условия эксплуатации:

- умеренный климат (У) – температура окружающей среды от минус 45 ºС до плюс 40 ºС.

Исполнение вентиляторов по назначению и материалам

Исполнение

Материал

Условное обозначение

Температура перемещаемой среды, ºС

Назначение

Общего назначения

Оцинкованная сталь/ Углеродистая сталь со специальным покрытием

О

-40 … +80

Для перемещения воздуха и других газопаровоздушных сред, не вызывающих ускоренной коррозии оцинкованной стали с содержанием пыли и др. твердых веществ не более  100 мг/м3.


Файлы
Вентиляторы крышные серии ВКР общепромышленнного исполнения.pdf

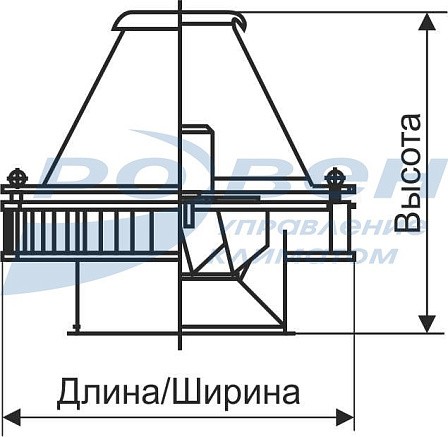

Габаритные и присоединительные размеры (мм)

ВКР чертеж.jpg

Модель

D

D1

D2

D3

H

H1

ВКР-3,15

419

400

315

349

573

137

ВКР-4,0

530

490

400

434

700

183

ВКР-5,0

663

613

500

534

820

263

ВКР-6,3

834

772

630

665

1023

323

Технические и аэродинамические характеристики крышных вентиляторов серии ВКР

ВКР_аэрод_рашифровка линий.jpg
ВКР-О аэродинамика.jpg

Акустические характеристики

№ вентилятора

Частота вращения,

об/мин

Уровень звуковой мощности, дБ в октавных полосах частот, Гц

Общий, дБа

63

125

250

500

1000

2000

4000

8000

3,15

1500

62

63

68

68

67

62

57

52

71

4,0

1500

78

84

79

77

70

65

65

56

77

5,0

1500

85

91

86

84

77

72

72

63

84

6,3

1000

76

83

87

92

87

80

72

64

92

1500

90

93

94

90

85

75

72

96

96

Электрическая схема подключения вентиляторов в сеть 380 В

ВКР элсхема.jpg

МАРКИРОВКА:

 Вентилятор крышный ВКР-6,3-О-РН-2,2/1000/380-У1
                       где:    ВКР – серия крышного вентилятора;
                                 6,3 – типоразмер вентилятора;
                                 О – общепромышленное исполнение;
                                 РН – комплектация рабочим колесом с назад загнутыми лопатками;
                                 2,2 – мощность электродвигателя, кВт;
                                 1000 – частота вращения рабочего колеса, об/мин;
                                  380 – напряжение питания электродвигателя, В;
                                  У1 – климатическое исполнение и категория размещения по ГОСТ 15150.
