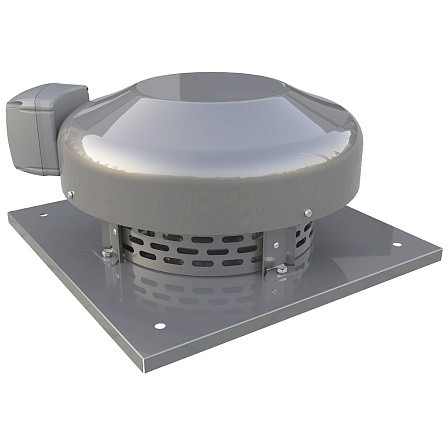

Крышный вентилятор ERF
Корпус из оцинкованной стали с полимерным покрытием RAL 7037
Защита электродвигателя от влаги IP 54
Класс изоляции электродвигателя F
Вентиляторы предназначены для вытяжки из помещений воздуха и других невзрывоопасных смесей, имеющих температуру от -30°С до +60 °С. Выброс воздуха – горизонтальный.
Устройство вентиляторов
Вентилятор состоит из круглого корпуса (1), сверху которого смонтирована круглая защитная крышка (2) и установленного на квадратном основании (3). Внутри корпуса, на пластине (4), подвешен электродвигатель (7) с рабочим колесом с назад загнутыми лопатками (5), установленным непосредственно на внешнем роторе электродвигателя. В целях безопасности область рабочего колеса закрыта защитной сеткой (6).
Корпус вентилятора изготовлен из оцинкованной стали и имеет полимерное покрытие (цвет по RAL 7037). Комплектация асинхронным однофазным электродвигателем с внешним ротором и якорем с высоким омическим сопротивлением. Защита электродвигателя IP54, класс изоляции – F.
Вентиляторы крышные ERF устанавливаются только в горизонтальном положении на крыши различного типа, при этом ось вращения электродвигателя располагается вертикально. Монтаж производится на подготовленное основание или на вентиляционную шахту (воздуховод), выходящую на крышу.
Вентиляторы предназначены для наружной эксплуатации в условиях умеренного (У) климата 1-й категории размещения по ГОСТ 15150 при температуре окружающей среды от -30°С до +60 °С.
Размерный ряд присоединительных фланцев: A 370, 450.
Размерный ряд рабочего колеса: Ø 192 , 220 , 225 , 250 , 280 , 310 мм.
Габаритные размеры
|
Наименование |
A |
X |
C |
H |
|
ERF 192 |
370 |
300 |
69 |
179 |
|
ERF 220 |
370 |
300 |
80 |
190 |
|
ERF 225 |
370 |
300 |
99 |
209 |
|
ERF 250 |
370 |
300 |
110 |
220 |
|
ERF 280 |
450 |
450 |
107 |
220 |
|
ERF 310 |
450 |
450 |
167 |
280 |
Технические характеристики
|
Наименование |
Максимальная |
Частота |
Ток, А |
Макс. расход |
Макс. давление (Па) |
Максимальная рабочая температура воздуха (°С) |
Уровень звукового давления (дБ(А)) |
Габаритные размеры, мм (ГхШхВ) |
Масса, кг |
|
ERF 192 |
62 |
2550 |
0,27 |
560 |
320 |
60 |
62 |
370х370х179 |
4,56 |
|
ERF 220 |
90 |
2500 |
0,39 |
810 |
420 |
50 |
67 |
370х370х190 |
5,17 |
|
ERF 225 |
130 |
2560 |
0,57 |
1100 |
490 |
60 |
70 |
370х370х209 |
6,14 |
|
ERF 250 |
170 |
2400 |
0,74 |
1280 |
580 |
60 |
72 |
370х370х220 |
6,7 |
|
ERF 280 |
220 |
2400 |
0,96 |
1550 |
700 |
50 |
74 |
450х450х220 |
8,12 |
|
ERF 310 |
135 |
1400 |
0,59 |
1700 |
270 |
60 |
61 |
450х450х280 |
8,91 |
Аэродинамические характеристики
