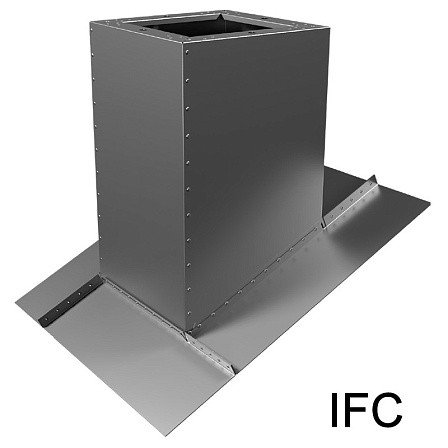

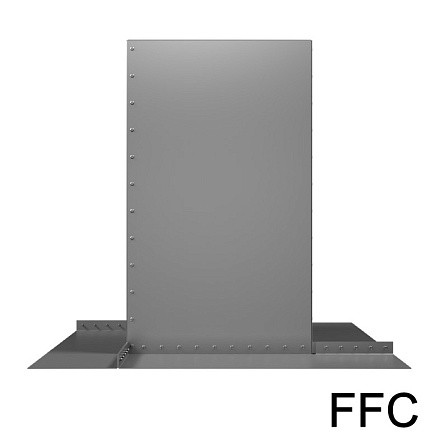

Монтажный стакан для крышных вентиляторов ERF
Монтажные стаканы предназначены для установки крышных вентиляторов ERF на любые виды плоской (FFC) и наклонной (IFC) кровли.
Применение монтажных стаканов:
- Надежный монтаж крышных вентиляторов
- Высокую жесткость конструкций
- Защиту воздуховодов
В верхней части стаканов имеется опорная поверхность с резьбовыми заклепками для установки крышного вентилятора, а в нижней – опорная плита для монтажа на несущую кровлю.
Таблица применяемости стаканов монтажных к вентиляторам ERF
|
Наименование монтажного стакана |
Устанавливаемые вентиляторы ERF |
|
FFC 192-250 |
ERF 192, ERF 220, ERF 225, ERF 250 |
|
FFC 280-310 |
ERF 280, ERF 310 |
|
IFC 192-250 |
ERF 192, ERF 220, ERF 225, ERF 250 |
|
IFC 280-310 |
ERF 280, ERF 310 |

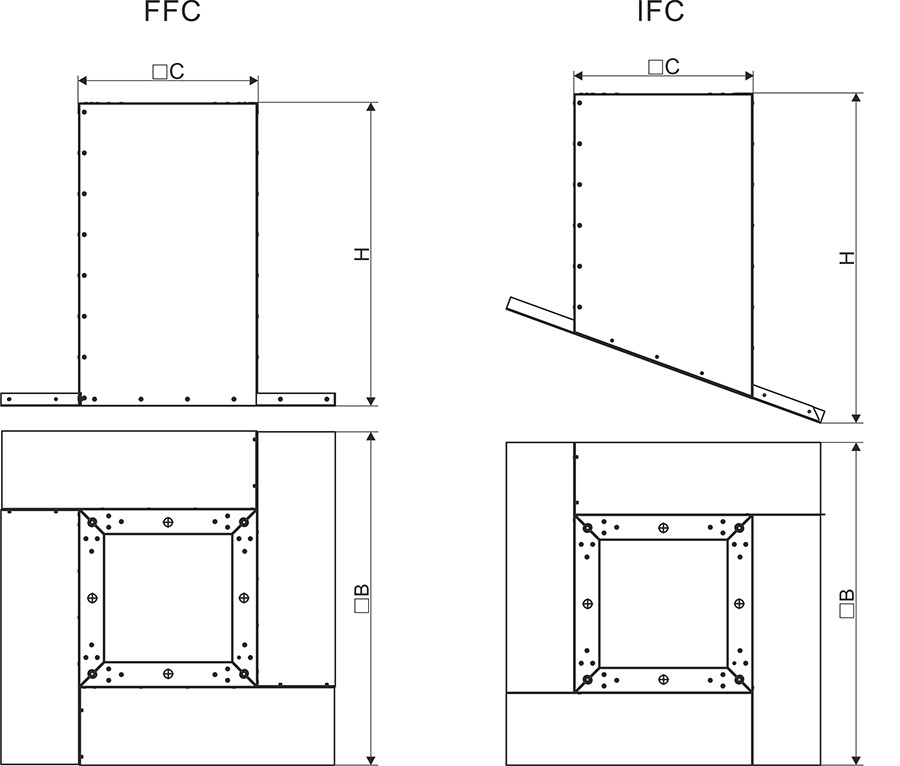

Габаритные размеры монтажных стаканов, мм
|
Наименование монтажного стакана |
□B |
□C |
H |
|
FFC 192-250 |
659±4 |
353±4 |
599±4 |
|
FFC 280-310 |
749±4 |
443±4 |
599±4 |
|
IFC 192-250 |
637,7 |
353±4 |
650±5 |
|
IFC 280-310 |
729,4 |
443±4 |
647±5 |
Не представленные в наличии модели доступны к поставке под заказ
