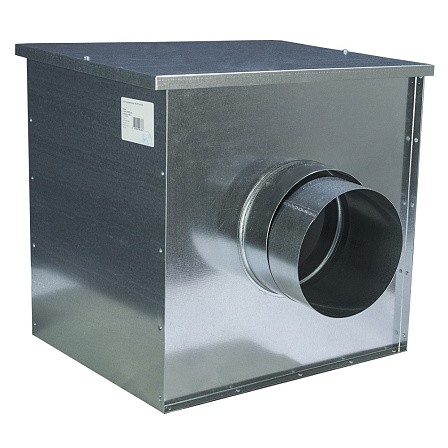

Короб под вентилятор
![](/upload/resize_cache/iblock/1d1/448_448_1/1vcj22kfoqqh0vedcj1i97c2waefjzdr.jpeg)
![](/upload/resize_cache/iblock/1d1/76_76_1/1vcj22kfoqqh0vedcj1i97c2waefjzdr.jpeg)
Короб под вентилятор применяется в вентиляционных системах для круглых канальных вентиляторов VC и VCZpl-K когда предъявляются высокие требования к уровню шума.
Особенности:
- значительно уменьшает шум при работе вентилятора;
- устраняет вибрацию от вентилятора в вентиляционной системе;
- материал корпуса - оцинкованная сталь с термо и звукоизоляцией;
- монтаж возможен в любом положении.
Габаритные и присоединительные размеры
![Короб под вентилятор чертеж.jpg Короб под вентилятор чертеж.jpg](/upload/medialibrary/81b/c8j3f2fqvgtwjqb1s8pcz4awwss3yl3y.jpg)
Модель короба |
Модель вентилятора |
D |
d |
L |
H |
W |
Короб под вентилятор d100 |
VC-100/ VCZpl-K-100 |
110 |
99 |
390 |
360 |
426 |
Короб под вентилятор d125 |
VC-125/ VCZpl-K-125 |
135 |
124 |
390 |
360 |
426 |
Короб под вентилятор d160 |
VC-160/ VCZpl-K-160 |
170 |
159 |
491 |
461 |
450 |
Короб под вентилятор d200 |
VC-200/ VCZpl-K-200 |
210 |
199 |
491 |
461 |
450 |
Короб под вентилятор d250 |
VC-250/ VCZpl-K-250 |
260 |
249 |
491 |
461 |
450 |
Короб под вентилятор d315 |
VC-315/ VCZpl-K-315 |
325 |
314 |
551 |
521 |
476 |
Уровень звуковой мощности через корпус вентилятора в сборе с коробом
Модель вентилятора |
Модель короба |
Шум на входе полный, дБ(А) |
Шум на выходе полный, дБ(А) |
Шум к окружению полный, дБ(А) |
VCZpl-K-100 |
Короб под вентилятор d100 |
61 |
56 |
37 |
VC-100 |
Короб под вентилятор d100 |
58 |
58 |
45 |
VCZpl-K-125 |
Короб под вентилятор d125 |
66 |
65 |
37 |
VC-125 |
Короб под вентилятор d125 |
61 |
61 |
41 |
VCZpl-K-160 |
Короб под вентилятор d160 |
69 |
67 |
48 |
VC-160 |
Короб под вентилятор d160 |
64 |
64 |
53 |
VCZpl-K-200 |
Короб под вентилятор d200 |
68 |
68 |
47 |
VC-200 |
Короб под вентилятор d200 |
66 |
66 |
52 |
VCZpl-K-250 |
Короб под вентилятор d250 |
69 |
68 |
49 |
VC-250 |
Короб под вентилятор d250 |
68 |
68 |
49 |
VCZpl-K-315 |
Короб под вентилятор d315 |
69 |
69 |
50 |
VC-315 |
Короб под вентилятор d315 |
69 |
69 |
51 |
Не представленные в наличии модели доступны к поставке под заказ
