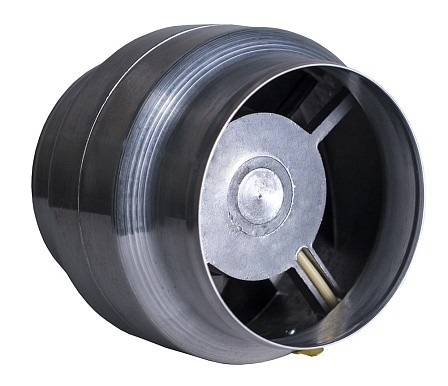

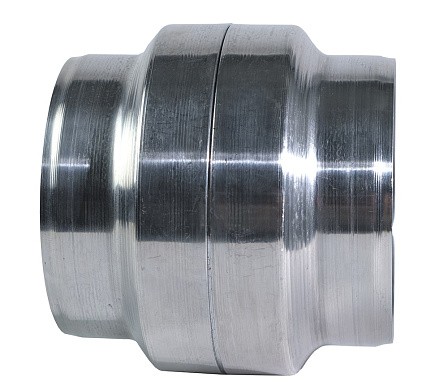

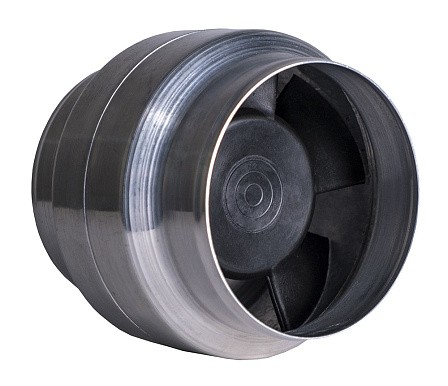

Вентилятор высокотемпературный канальный круглый VOK T
![](/upload/resize_cache/iblock/a56/448_448_1/omefk7u22p9drnu3uxmyj2reqoiczi7a.jpeg)
![](/upload/resize_cache/iblock/351/448_448_1/hcxm0bdayo82s0i3o5b9r67yxafb6swd.jpeg)
![](/upload/resize_cache/iblock/485/448_448_1/r39s5w1qv1ojkajtbyrgck8ncnrrg3it.jpeg)
![](/upload/resize_cache/iblock/d7a/448_448_1/mrl74ftvh2eqtwu0o1tkz8wwg5d2s81p.jpeg)
![](/upload/resize_cache/iblock/a56/76_76_1/omefk7u22p9drnu3uxmyj2reqoiczi7a.jpeg)
![](/upload/resize_cache/iblock/351/76_76_1/hcxm0bdayo82s0i3o5b9r67yxafb6swd.jpeg)
![](/upload/resize_cache/iblock/485/76_76_1/r39s5w1qv1ojkajtbyrgck8ncnrrg3it.jpeg)
![](/upload/resize_cache/iblock/d7a/76_76_1/mrl74ftvh2eqtwu0o1tkz8wwg5d2s81p.jpeg)
Вентиляторы VOK T предназначены для продолжительной или прерывистой вентиляции малых и средних бытовых, санитарных и торговых помещений.
Корпуса вентиляторов изготовлены из алюминиевого сплава, лопасти из жаропрочного пластика (стеклонаполненного полиамида). У вентиляторов ВОК 135Т лопасти алюминиевые. В двигателе используются радиальные шариковые подшипники закрытого типа, что гарантирует низкий уровень шума и безотказную работу вентилятора в течение 30 000 часов.
Степень защиты IP Х4.
Температура перемещаемого воздуха - от -5°C до +150°C.

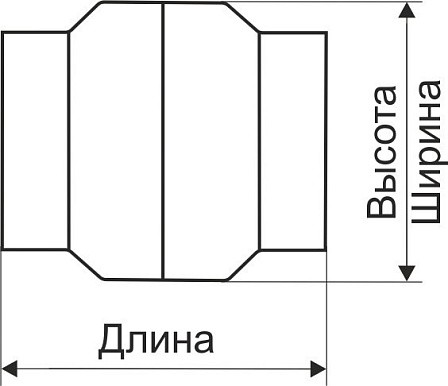

Габаритные и присоединительные размеры
![ВОК-Т чертеж.jpg ВОК-Т чертеж.jpg](/upload/medialibrary/f87/f87f705462b56bfc748cd569a8eaa20e.jpg)
Модель |
a a |
I* |
Ød |
ØD |
VOK 120/100 Т |
28 |
130 |
100 |
120 |
VOK 135/100 Т |
27 |
145 |
100 |
135 |
VOK 150/120 Т |
28 |
150 |
120 |
150 |
* Размер I является минимальным.
Технические характеристики
Модель |
Напряжение, В/Гц |
Мощность, кВт |
Частота вращения, об/мин |
Статическое давление, Па |
Производительность, м3/ч |
VOK 120/100 Т |
220/50 |
0,018 |
2650 |
75 |
150 |
VOK 135/100 Т |
0,042 |
2650 |
85 |
205 |
|
VOK 150/120 Т
|
0,046 |
2600 |
110 |
240 |
Аэродинамические характеристики
![ВОК Т аэродинамика.jpg ВОК Т аэродинамика.jpg](/upload/medialibrary/6e8/6e8261d29c7099bd0a9ea8b6987fd0e8.jpg)
Установка
![ВОК монтаж.jpg ВОК монтаж.jpg](/upload/medialibrary/55b/55b8a44b91fd2f22231da2abd89d8ad1.jpg)
Вентиляторы могут быть установлены на стене, на потолке, на подвесном потолке, на внутренних стенах для вентиляции с прямым выводом воздуха в атмосферу или в воздуховод. Могут использоваться и как теплообменники между соседними помещениями. Возможен как горизонтальный, так и вертикальный монтаж вентилятора.
Электрическая схема подключения
![Электрическая схема ВОК-Т.jpg Электрическая схема ВОК-Т.jpg](/upload/medialibrary/6e1/6e12cecf9a88963dd6f1a9ee736a8f39.jpg)
