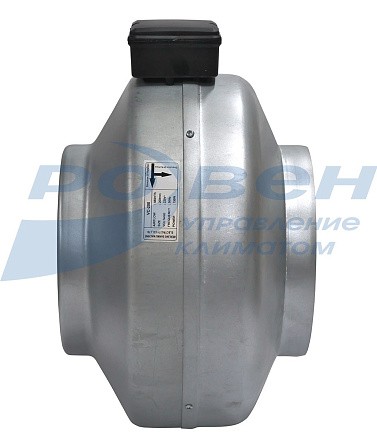

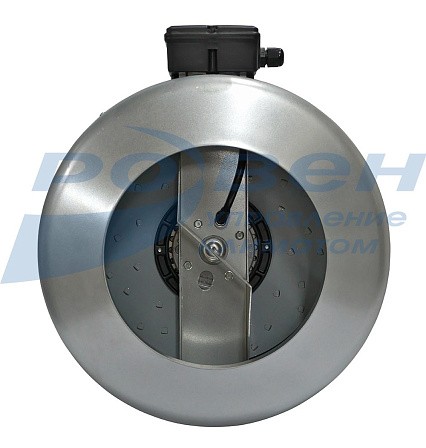

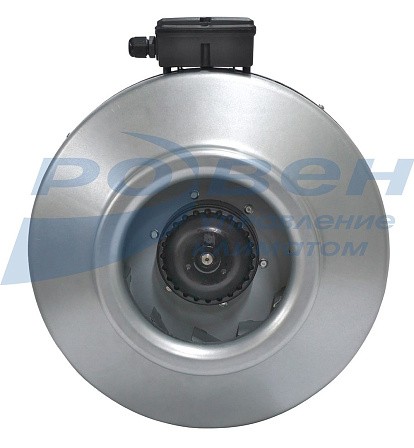

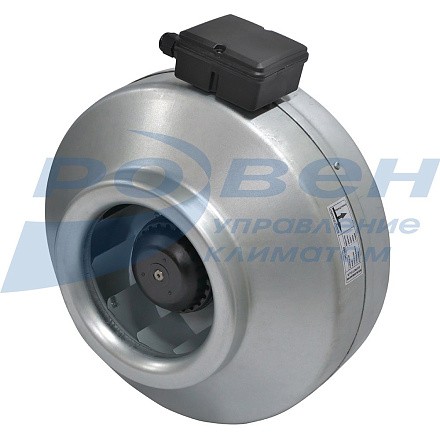

Вентилятор канальный круглый VC

- Компактная конструкция
- Корпус из оцинкованной стали
- Установка в любом положении
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить
Видео

  • Компактная конструкция
  • Корпус из оцинкованной стали
  • Установка в любом положении
  • Возможность регулировки скорости
  • Класс защиты электродвигателя IP 54
  • Биметаллическая защита двигателя
  • Возможна комплектация c кронштейнами
  • Температура перемещаемого воздуха от -40°С до +40°С

Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150, может ограниченно эксплуатироваться на улице (в местах, в защищенных от прямого воздействия струй воды и пылевых потоков, например под козырьками и навесами), а также в помещении с повышенной влажностью, при температуре окружающей среды от -40°С до +40°С.


Файлы
Вентиляторы канальные круглые серии VC.pdf

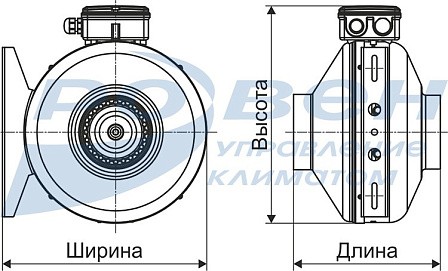

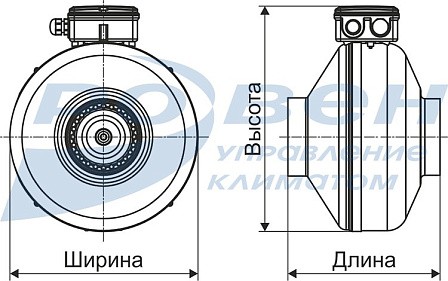

Габаритные и присоединительные размеры (мм)

VC чертеж.jpg

Модель

A

B

C

D

E

Е1

F*

G*

J*

VC-100

97

242

47

195

23

23

170

275

6,5

VC-125

125

242

47

195

26

26

170

275

6,5

VC-160

160

332

47

232

26

26

170

365

6,5

VC-200

198

332

47

228

26

26

170

365

6,5

VC-250

248

332

48

217

30

25

170

365

6,5

VC-315

315

402

48

255

26

26

170

435

6,5

VC-355**

355

500

49

400

32

32

420

533

8,5

* Размеры F, G и J в случае комплектации вентилятора кронштейном.
** Вентилятор VC-355 поставляется только с кронштейном. Отверстие в кронштейне (J) под крепление для: VC-100...315 вертикально; VC-355 горизонтально.

Технические характеристики

Модель

Напряжение/

частота, В/50Гц

Число

фаз

Потребляемая

мощность,

кВт

Ток,

А

Частота

вращения,

об/ мин

Масса, кг

Регулятор скорости*

без кроншт.

с кроншт.

VC-100

220

1

0,07

0,3

2500

2,9

3,4

СРМ 250W

-

VC-125

0,07

0,3

2400

2,9

3,0

VC-160

0,115

0,5

2550

4,5

4,7

СРМ 500W/M

VC-200

0,150

0,7

2600

5,3

5,5

VC-250

0,20

0,9

2500

5,7

6,0

СРМ 500W

VC-315

0,28

1,3

2500

7,0

7,2

VC-355

0,22

0,93

1360

-

12,3

* Подробная информация по регуляторам скорости представлена в разделе «Регуляторы скорости».

Аэродинамические характеристики



Акустические характеристики

Модель

Зона

измерения

Общий, дБА

Уровень звуковой мощности, дБ в октавных полосах частот, Гц

63

125

250

500

1000

2000

4000

8000

VC-100

в канал

71

57

60

69

65

59

55

48

41

к окружению

55

39

41

42

48

52

47

37

30

VC-125

в канал

70

60

60

67

64

58

57

51

51

к окружению

51

38

42

38

45

40

44

39

40

VC-160

в канал

74

52

60

67

71

65

62

60

50

к окружению

59

29

38

37

56

55

49

47

37

VC-200

в канал

73

56

59

67

67

66

64

60

53

к окружению

58

41

37

43

48

56

48

43

36

VC-250

в канал

74

54

60

67

66

67

67

63

55

к окружению

53

39

32

35

46

49

48

44

32

VC-315

в канал

77

56

59

67

67

71

72

68

66

к окружению

56

35

24

34

43

50

53

48

41

VC-355

в канал

80

56

69

70

75

74

72

70

68

к окружению

60

32

32

39

59

49

48

49

40



Электрические схемы подключения

VC электросхема.jpg

МАРКИРОВКА:

Вентилятор канальный круглый VС –100
                      где: VС – серия канального вентилятора;
                            100 – типоразмер (от 100 до 355).

Не представленные в наличии модели доступны к поставке под заказ
