Электропривод РОВЕН
Электроприводы регулируют работу приспособлений открывания воздушных заслонок в системах вентиляции. Каждая модель устройства включает в себя качественный зубчатый редуктор и электродвигатель, а также обладает сложной электронной системой регулирования. Небольшие габариты конструкций обеспечивают легкий монтаж в небольшом рабочем пространстве.
Приводы являются оптимальным решением для автоматизации систем вентиляции.

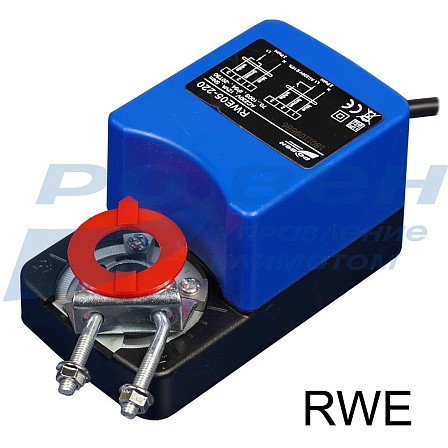

Электроприводы без возвратной пружины
Электропривод без возвратной пружины предназначен для управления воздушными заслонками и клапанами. Класс защиты IP54.
|
Тип привода |
A |
B |
В1 |
C |
Размер вала (оси), мм |
Масса, кг |
|
RWE02-220, RWE02-24 |
115 |
58,5 |
34,5 |
65 |
Ø 6...15 / □ 5...10 |
0,55 |
|
RWE02-24P |
115 |
58,5 |
34,5 |
65 |
Ø 6...15 / □ 5...10 |
0,55 |
|
RWE05-220 |
115 |
58,5 |
34,5 |
65 |
Ø 6...15 / □ 5...10 |
0,55 |
|
RWE05-24P |
115 |
58,5 |
34,5 |
65 |
Ø 6...15 / □ 5...12 |
0,55 |
|
RWE10-220, RWE10-24P |
137 |
62,8 |
42,5 |
85,2 |
Ø 10...16 / □ 7...12 |
1,0 |
|
RWE20-220 |
158 |
71 |
44 |
86 |
Ø 12...20 / □ 8,5...14 |
1,2 |
Технические характеристики электроприводов
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м* |
Площадь заслонки, м²* |
Потребляемая мощность, при вращении/ в состоянии покоя, Вт |
Рабочая температура, °С |
Время срабатывания, с |
Управление |
|
RWE02-220 |
220 |
2 |
<0,4 |
2,0/1,0 |
-30...+50 |
60...90 |
2-х/3-х позиционное |
|
RWE02-24 |
24 |
2,0/1,0 |
|||||
|
RWE02-24P |
24 |
1,5/0,5 |
70...100 |
Плавная регулировка сигналом 0…10 В= |
|||
|
RWE05-220 |
220 |
5 |
<1 |
2,0/1,0 |
-30...+50 |
60...90 |
2-х/3-х позиционное |
|
RWE05-24P |
24 |
1,5/0,5 |
70...100 |
Плавная регулировка сигналом 0…10 В= |
|||
|
RWE10-220 |
220 |
10 |
<2 |
1,5/0,5 |
-30...+50 |
80...110 |
2-х/3-х позиционное |
|
RWE10-24P |
24 |
2,0/1,0 |
80...110 |
Плавная регулировка сигналом 0(2)…10В/ 0(4)-20мА |
|||
|
RWE20-220 |
220 |
20 |
<4 |
3,0/1,0 |
-30...+50 |
90...120 |
2-х/3-х позиционное |
* Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.
Электрические схемы подключения

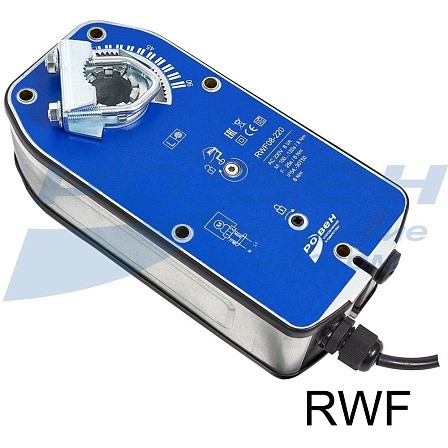

Электроприводы с возвратной пружиной
Электроприводы разработаны для применения в системах отопления, вентиляции и кондиционирования. Выполняют охранные функции, предназначены, например, для защиты от замораживания.
|
Тип привода |
A |
B |
C |
Размер вала (оси), мм |
Масса, кг |
|
RWF03-220 |
131 |
84 |
78 |
Ø 6...12 / □ 4,5...8 |
1,2 |
|
RWF03-220S |
|||||
|
RWF03-24 |
|||||
|
RWF05-220, RWF05-220S |
156 |
75,5 |
98 |
Ø 10...16 / □ 7...11 |
1,8 |
|
RWF05-24 |
156 |
75,5 |
98 |
Ø 10...16 / □ 7...11 |
1,8 |
|
RWF08-220, RWF08-220S |
203 |
81,3 |
100 |
Ø 12...20 / □ 9...14 |
2,4 |
|
RWF20-220, RWF20-220S |
219,5 |
89 |
105 |
Ø 12...20 / □ 9...14 |
2,8 |
Технические характеристики электроприводов
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м* |
Площадь заслонки, м²** |
Потребляемая мощность, при вращении/ в состоянии покоя, Вт |
Рабочая температура, °С |
Время срабатывания, с |
Управление |
|
RWF03-220 |
220 |
3 |
<0,6 |
5,0/3,5 |
-30...+50 |
25...45 (Возвратная пружина <15) |
2-х позиционное |
|
RWF03-220S* |
220 |
5,0/3,5 |
|||||
|
RWF03-24 |
24 |
5,0/3,5 |
|||||
|
RWF05-220 |
220 |
5 |
<1,0 |
5,0/3,5 |
-30...+50 |
55...75 (Возвратная пружина <25) |
2-х позиционное |
|
RWF05-220S* |
220 |
5,0/3,5 |
|||||
|
RWF05-24 |
24 |
5,0/3,5 |
|||||
|
RWF08-220 |
220 |
8 |
<1,5 |
5,0/3,5 |
-30...+50 |
100...120 (Возвратная пружина <25) |
2-х позиционное |
|
RWF08-220S* |
220 |
5,0/3,5 |
|||||
|
RWF20-220 |
220 |
20 |
<4,0 |
8,0/5,5 |
-30...+50 |
65...85 (Возвратная пружина <30) |
2-х позиционное |
|
RWF20-220S* |
220 |
8,0/5,5 |
* S - вспомогательный SPDT выключатель (1 фиксированный и 1 регулируемый SPDT вспомогательные выключатели).
** Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.
Электрические схемы подключения

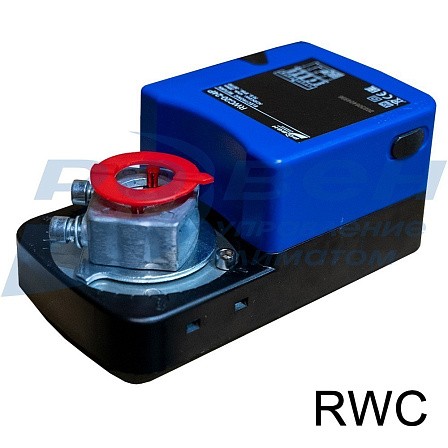

Электроприводы с электронным возвратом
Электроприводы серии RWC с функцией электронного возврата разработаны в качестве альтернативы приводам с возвратной пружиной. Благодаря встроенному накопителю энергии привод удерживает свое заданное положение при пропадании питающего напряжения до 10 секунд, а затем автоматически переводится в нулевое положение, подобно приводам с возвратной пружиной.
Ввиду отсутствия возвратной пружины, электроприводы серии RWC более компактны и энергоэффективны, а функция электронного возврата позволяет их широко применять в системах отопления, вентиляции и кондиционирования воздуха: вентиляционное оборудование, фанкойлы и лабораторное оборудование.
Габаритные размеры электроприводов
|
Тип привода |
A |
B |
C |
Размер вала (оси), мм |
Масса, кг |
|
RWС20-24P, RWС20-24PS
|
159,5 |
71 |
86 |
Ø 12...20 / □ 8.5...14 |
1,4 |
Технические характеристики электроприводов
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м* |
Площадь заслонки, м²** |
Потребляемая мощность, при вращении/ в состоянии покоя, Вт |
Рабочая температура, °С |
Время срабатывания, с |
Управление |
|
RWС20-24P |
24 |
20 |
<4,0 |
7,2/1,2 |
-30...+50 |
70...100 |
Плавная регулировка сигналом 0(2)…10В/ 0(4)-20мА |
|
RWС20-24PS* |
7,2/1,2 |
* S - 2 вспомогательных регулируемых SPDT выключателя.
** Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.
Электрические схемы подключения

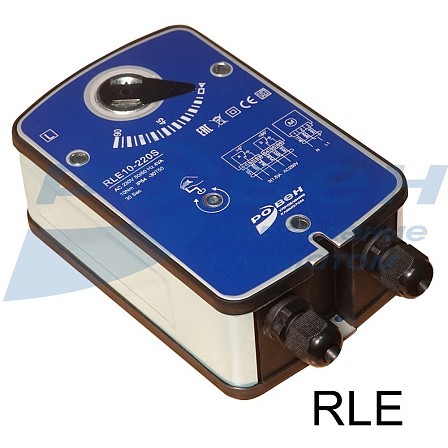

Электроприводы без возвратной пружиной для клапанов противопожарных и дымоудаления
Электроприводы без возвратной пружины предназначены для управления противопожарными клапанами и клапанами дымоудаления.
Габаритные размеры электроприводов
|
Тип привода |
A |
B |
C |
Размер вала, мм |
Масса, кг |
|
RLE10-24S |
156 |
59 |
98 |
□ 12 |
1,8 |
|
RLE10-220S |
156 |
59 |
98 |
□ 12 |
1,8 |
Технические характеристики электроприводов
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м** |
Площадь заслонки, м²** |
Потребляемая мощность, при вращении/ в состоянии покоя, Вт |
Рабочая температура, °С |
Время срабатывания, с |
Управление |
|
RLE10-24S* |
24 |
10 |
<2,0 |
4,0/3,0 |
-30...+50 |
<30 |
3-х позиционное |
|
RLE10-220S* |
220 |
4,0/3,0 |
-30...+50 |
<30 |
3-х позиционное |
* S - 2 фиксированных вспомогательных SPDT выключателя.
** Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.
Электрические схемы подключения

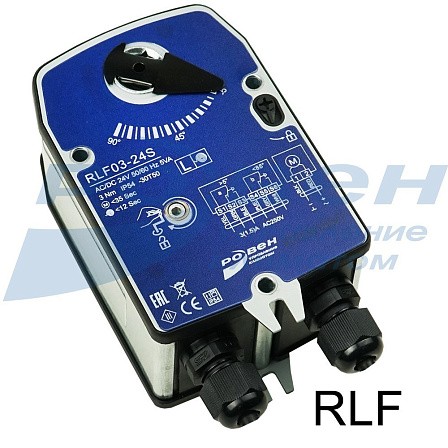

Электроприводы с возвратной пружиной для противопожарных клапанов
Электроприводы с возвратной пружиной предназначены для управления противопожарными клапанами. В случае необходимости электропривод возвращается в защитное положение под действием возвратной пружины при отключении электропитания.
Габаритные размеры электроприводов
|
Тип привода |
A |
B |
C |
Размер вала, мм |
Масса, кг |
|
RLF03-24S |
131 |
58 |
78 |
□ 12 |
1,2 |
|
RLF03-220S |
131 |
58 |
78 |
□ 12 |
1,2 |
|
RLF05-24S |
156 |
59 |
98 |
□ 12 |
1,8 |
|
RLF05-220S |
156 |
59 |
98 |
□ 12 |
1,8 |
Технические характеристики электроприводов
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м** |
Площадь заслонки, м²** |
Потребляемая мощность, при вращении/ в состоянии покоя, Вт |
Рабочая температура, °С |
Время срабатывания, с |
Управление |
|
RLF03-24S* |
24 |
3 |
<0,6 |
5,0/3,5 |
-30...+50 |
25...45 (Возвратная пружина <15) |
2-х позиционное |
|
RLF03-220S* |
220 |
5,0/3,5 |
-30...+50 |
2-х позиционное |
|||
|
RLF05-24S* |
24 |
5 |
<1,0 |
5,0/3,5 |
-30...+50 |
50...70 (Возвратная пружина <25) |
2-х позиционное |
|
RLF05-220S* |
220 |
5,0/3,5 |
-30...+50 |
2-х позиционное |
* S - 2 фиксированных вспомогательных SPDT выключателя.
* Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.
Электрические схемы подключения
