Дымоходы двустенные
![](/upload/resize_cache/iblock/33e/448_448_1/3sz2xn7tog6fvcxjm17xn1h7u0kcavim.jpeg)
![](/upload/resize_cache/iblock/33e/76_76_1/3sz2xn7tog6fvcxjm17xn1h7u0kcavim.jpeg)
![dimohodi-sendvich.jpg dimohodi-sendvich.jpg](/upload/medialibrary/a9a/39n0yraedwm0zbqkhe0ztrlt3mrgx7qp.jpg)
Двустенный дымоход, или «сэндвич», – представляет собой конструкцию, состоящую из двух трубы разного диаметра (внешний и внутренний).Пространство между этими трубами заполнено теплоизоляционным материалом негорючего свойства .Наполнитель состоит из базальтового волокна высокого качества. Такая конструкция способствует быстрому нагреву внутренней трубы. За короткий промежуток времени после старта температура в дымоходе поднимается выше «точки росы», и это помогает избежать образование конденсата.
Дымоходная система имеет стандартный набор элементов, при помощи которых можно составить дымоотводящий канал практически любого уровня сложности. Каждый элемент соединяется с другим по раструбной схеме. Элементы системы могут использоваться в рамках наружного и внутреннего монтажа, а так же для установки отдельно стоящих дымоходных систем.
Сэндвич-дымоходы могут быть окрашены по наружному контуру в любой цвет посредством порошковых полиэфирных красок, представленных в каталоге RAL. Устанавливаются внутри строения и снаружи.
ХАРАКТЕРИСТИКИ
- Диаметр внутренней трубы – от 80 до 1000 мм, а длина модуля – от 150 до 1000 мм;
- Теплоизоляционный слой производства Rockwool, IZOVOL толщиной 30, 50 и 100 мм;
- Возможна эксплуатация на разного рода теплогенерирующих установках таких как газовые и конденсационные котлы, каминах, дизельных генераторах, ТЭС, требующих обязательного отвода продуктов горения;
- Температура отходящих газов до +600°С;
- Функционируют под разрежением или давлением;
- Бесперебойно работают как в «сухом», так и во «влажном» режиме;
- Внутренняя часть – из стали AISI 304, AISI 316, AISI 321, AISI 430, внешняя – из AISI 304, 316, AISI 430;
- Стандартно внутренняя и внешняя часть изготавливается из стали AISI 430
- Толщина стали составляет 0,5, 0,8 или 1 мм.
Труба утепленная (сэндвич)
Основной элемент двустенной дымоходной системы, предназначена для отведения продуктов сгорания на прямых участках. Труба длиной L=250 мм, L=500мм, L=1000мм, толщина стали 0,5 и 0,8 мм.
Диаметр (D1), мм |
Диаметр (D2), мм |
Длина (L), мм |
Масса (0,5мм/ 0,5мм), кг* |
Масса (0,8мм/ 0,5мм), кг* |
Длина (L), мм |
Масса (0,5мм/ 0,5мм), кг* |
Масса (0,8мм/ 0,5мм), кг* |
Длина (L), мм |
Масса (0,5мм/ 0,5мм), кг* |
Масса (0,8мм/ 0,5мм), кг* |
100 |
200 |
250 |
1,5 |
1,69 |
500 |
3,0 |
3,37 |
1000 |
5,99 |
6,73 |
110 |
200 |
1,49 |
1,7 |
2,98 |
3,39 |
5,96 |
6,77 |
|||
115 |
200 |
1,49 |
1,71 |
2,97 |
3,4 |
5,93 |
6,79 |
|||
120 |
200 |
1,48 |
1,71 |
2,96 |
3,41 |
5,91 |
6,8 |
|||
130 |
200 |
1,47 |
1,72 |
2,93 |
3,41 |
5,84 |
6,8 |
|||
135 |
200 |
1,46 |
1,72 |
2,91 |
3,42 |
5,8 |
6,8 |
|||
140 |
210 |
1,56 |
1,83 |
3,11 |
3,63 |
6,19 |
7,23 |
|||
150 |
210 |
1,54 |
1,83 |
3,06 |
3,62 |
6,1 |
7,21 |
|||
150 |
250 |
2,0 |
2,29 |
4,0 |
4,56 |
8,0 |
9,11 |
|||
160 |
250 |
1,98 |
2,28 |
3,95 |
4,54 |
4,88 |
9,07 |
|||
180 |
280 |
2,3 |
2,64 |
4,6 |
5,28 |
9,2 |
10,53 |
|||
200 |
280 |
2,23 |
2,61 |
4,44 |
5,19 |
8,87 |
10,35 |
|||
220 |
300 |
2,41 |
2,83 |
4,81 |
5,64 |
9,61 |
11,24 |
|||
250 |
350 |
3,0 |
3,48 |
6,0 |
6,94 |
12,0 |
13,86 |
|||
300 |
400 |
3,5 |
4,07 |
7,0 |
8,13 |
14,0 |
16,24 |
* Толщина стали внутреннего контура/толщина стали внешнего контура.
Сэндвич-отвод 90°
Используется для изменения направления оси двустенного дымового канала на 90°. Толщина стали 0,5 и 0,8 мм.
Диаметр (D1), мм |
Диаметр (D2), мм |
H, мм |
L, мм |
Масса (0,5мм/ 0,5мм), кг* |
Масса (0,8мм/ 0,5мм), кг* |
100 |
200 |
235 |
180 |
2,35 |
2,65 |
110 |
200 |
235 |
180 |
2,34 |
2,66 |
115 |
200 |
235 |
180 |
2,33 |
2,67 |
120 |
200 |
235 |
180 |
2,32 |
2,67 |
130 |
200 |
235 |
180 |
2,3 |
2,68 |
135 |
200 |
235 |
180 |
2,27 |
2,99 |
140 |
210 |
274 |
219 |
2,83 |
3,3 |
150 |
210 |
274 |
219 |
2,78 |
3,29 |
150 |
250 |
275 |
220 |
3,67 |
4,19 |
160 |
250 |
275 |
220 |
3,61 |
4,15 |
180 |
280 |
306 |
251 |
4,67 |
5,35 |
200 |
280 |
306 |
251 |
4,5 |
5,23 |
220 |
300 |
306 |
251 |
4,88 |
5,71 |
250 |
350 |
306 |
251 |
6,09 |
7,03 |
300 |
400 |
346 |
291 |
8,0 |
9,28 |
*Толщина стали внутреннего контура/толщина стали внешнего контура.
Сэндвич-отвод 135°
Используется для изменения направления оси двустенного дымового канала на 45°. Толщина стали 0,5 и 0,8 мм.
Диаметр (D1), мм |
Диаметр (D2), мм |
H, мм |
L, мм |
G, мм |
B, мм |
Масса (0,5мм/ 0,5мм), кг* |
Масса (0,8мм/ 0,5мм), кг* |
100 |
200 |
214 |
66 |
105 |
198 |
1,81 |
2,03 |
110 |
200 |
214 |
66 |
105 |
198 |
1,8 |
2,04 |
115 |
200 |
214 |
66 |
105 |
198 |
1,79 |
2,05 |
120 |
200 |
214 |
66 |
105 |
198 |
1,78 |
2,05 |
130 |
200 |
214 |
66 |
105 |
198 |
1,77 |
2,06 |
135 |
200 |
214 |
66 |
105 |
198 |
1,89 |
2,2 |
140 |
210 |
233 |
74 |
113 |
217 |
2,01 |
2,34 |
150 |
210 |
233 |
74 |
113 |
217 |
1,98 |
2,34 |
150 |
250 |
233 |
74 |
113 |
217 |
2,58 |
2,94 |
160 |
250 |
233 |
74 |
113 |
217 |
2,55 |
2,93 |
180 |
280 |
242 |
77 |
116 |
226 |
3,06 |
3,51 |
200 |
280 |
242 |
77 |
116 |
226 |
2,95 |
3,45 |
220 |
300 |
242 |
77 |
116 |
226 |
3,2 |
3,75 |
250 |
350 |
267 |
88 |
127 |
251 |
4,33 |
5,01 |
300 |
400 |
284 |
95 |
134 |
268 |
5,32 |
6,17 |
*Толщина стали внутреннего контура/толщина стали внешнего контура.

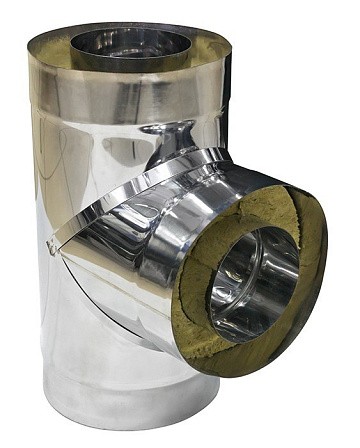

Сэндвич-тройник 90°
Используется для соединения дополнительного горизонтального участка дымового канала с основным вертикальным. Толщина стали 0,5 и 0,8 мм.
Диаметр (D1), мм |
Диаметр (D2), мм |
L, мм |
H, мм |
B, мм |
Масса (0,5мм/ 0,5мм), кг* |
Масса (0,8мм/ 0,5мм), кг* |
100 |
200 |
240 |
435 |
190 |
3,64 |
4,13 |
110 |
200 |
240 |
435 |
190 |
3,61 |
4,14 |
115 |
200 |
240 |
435 |
190 |
3,6 |
4,15 |
120 |
200 |
240 |
435 |
190 |
3,58 |
4,15 |
130 |
200 |
240 |
435 |
190 |
3,53 |
4,15 |
135 |
200 |
240 |
435 |
190 |
3,62 |
4,26 |
140 |
210 |
240 |
435 |
190 |
3,71 |
4,37 |
150 |
210 |
240 |
435 |
190 |
3,64 |
4,34 |
150 |
250 |
245 |
435 |
190 |
4,66 |
5,36 |
160 |
250 |
245 |
435 |
190 |
4,58 |
5,33 |
180 |
280 |
240 |
435 |
190 |
5,14 |
5,96 |
200 |
280 |
240 |
435 |
190 |
4,93 |
5,82 |
220 |
300 |
300 |
545 |
245 |
6,86 |
8,09 |
250 |
350 |
300 |
545 |
245 |
8,23 |
9,6 |
300 |
400 |
300 |
545 |
245 |
9,16 |
10,73 |
*Толщина стали внутреннего контура/толщина стали внешнего контура.
Сэндвич-тройник 135°
Используется для соединения дополнительного горизонтального участка дымового канала с основным вертикальным. Толщина стали 0,5 и 0,8 мм.
Диаметр (D1), мм |
Диаметр (D2), мм |
L, мм |
H, мм |
B, мм |
Масса (0,5мм/ 0,5мм), кг* |
Масса (0,8мм/ 0,5мм), кг* |
100 |
200 |
209 |
445 |
359 |
4,02 |
4,59 |
110 |
200 |
209 |
445 |
359 |
4,0 |
4,62 |
115 |
200 |
209 |
445 |
359 |
3,99 |
4,63 |
120 |
200 |
209 |
445 |
359 |
3,97 |
4,63 |
130 |
200 |
209 |
445 |
359 |
3,92 |
4,64 |
135 |
200 |
209 |
445 |
359 |
3,93 |
5,37 |
140 |
210 |
258 |
545 |
433 |
5,16 |
6,09 |
150 |
210 |
258 |
545 |
433 |
5,08 |
6,07 |
150 |
250 |
228 |
545 |
433 |
6,39 |
7,38 |
160 |
250 |
258 |
545 |
433 |
6,29 |
7,34 |
180 |
280 |
308 |
695 |
543 |
9,13 |
10,58 |
200 |
280 |
308 |
695 |
543 |
8,79 |
10,37 |
220 |
300 |
308 |
695 |
534 |
9,37 |
11,08 |
250 |
350 |
395 |
845 |
645 |
14,45 |
16,85 |
300 |
400 |
395 |
845 |
645 |
16,24 |
19,02 |
*Толщина стали внутреннего контура/толщина стали внешнего контура.
Консоль
Используется как опорный элемент совместно с монтажной площадкой, установка консоли осуществляется на вертикальную плоскость.
Тип | L, мм | H, мм | B, мм | b, мм | Масса, кг* |
К1-280 | 300 | 200 | 120 | - | 1,06 |
К2-330 | 350 | 250 | 170 | - | 1,34 |
К3-400 | 400 | 300 | 220 | - | 1,62 |
К4-500 | 500 | 370 | 290 | - | 2,1 |
К5-600 | 600 | 440 | 360 | 180 | 2,56 |
К6-700 | 700 | 510 | 430 | 215 | 3,02 |
К7-950 | 950 | 680 | 600 | 300 | 4,2 |
* Комплект из 2х шт.
Диаметры труб, с которыми используются консоли
К1-280 | К2-330 | К3-400 | К4-500 | К5-600 | К6-700 | К7-950 |
110х200 | 110х200 | 110х200 | 110х200 | 110х200 | 110х200 | 110х200 |
115х200 | 115х200 | 115х200 | 115х200 | 115х200 | 115х200 | 115х200 |
120х200 | 120х200 | 120х200 | 120х200 | 120х200 | 120х200 | 120х200 |
130х200 | 130х200 | 130х200 | 130х200 | 130х200 | 130х200 | 130х200 |
| 140х210 | 140х210 | 140х210 | 140х210 | 140х210 | 140х210 |
| 150х210 | 150х210 | 150х210 | 150х210 | 150х210 | 150х210 |
|
| 150х250 | 150х250 | 150х250 | 150х250 | 150х250 |
|
| 180х280 | 180х280 | 180х280 | 180х280 | 180х280 |
|
| 200х280 | 200х280 | 200х280 | 200х280 | 200х280 |
|
| 220х300 | 220х300 | 220х300 | 220х300 | 220х300 |
|
|
| 250х350 | 250х350 | 250х350 | 250х350 |
|
|
| 300х400 | 300х400 | 300х400 | 300х400 |
Оголовок
Толщина стали 0,5 мм.
d1 | D2 | S, мм | Масса (0,5мм/ 0,5мм), кг* |
100 | 200 | 240 | 1,06 |
110 | 200 | 240 | 1,07 |
115 | 200 | 240 | 1,07 |
120 | 200 | 240 | 1,07 |
130 | 200 | 280 | 1,08 |
135 | 200 | 280 | 1,09 |
140 | 210 | 280 | 1,12 |
150 | 210 | 280 | 1,11 |
150 | 250 | 280 | 1,49 |
160 | 250 | 280 | 1,49 |
180 | 280 | 340 | 1,83 |
200 | 280 | 340 | 1,80 |
220 | 300 | 340 | 1,89 |
250 | 350 | 420 | 2,58 |
300 | 400 | 420 | 2,83 |
*Толщина стали внутреннего контура/толщина стали внешнего контура.
Площадка монтажная
Силовой элемент, используется в комбинации с монтажными креплениями (опора напольная, консоль) в качестве опорной конструкции. Толщина стали 0,5 и 0,8 мм.
Диаметр (D1), мм | Диаметр (D2), мм | A, мм | C, мм | Масса (0,5мм/ 0,5мм), кг* | Масса (0,8мм/ 0,5мм), кг* |
100 | 200 | 300 | 260 | 2,25 | 2,79 |
110 | 200 | 300 | 260 | 2,23 | 2,76 |
115 | 200 | 300 | 260 | 2,22 | 2,74 |
120 | 200 | 300 | 206 | 2,2 |
|
130 | 200 | 300 | 260 | 2,18 | 2,67 |
140 | 210 | 310 | 270 | 2,3 | 2,81 |
150 | 210 | 310 | 270 | 2,26 | 2,75 |
150 | 250 | 350 | 310 | 2,92 | 3,6 |
160 | 250 | 350 | 310 | 2,87 | 3,53 |
180 | 280 | 380 | 340 | 3,33 | 4,09 |
200 | 280 | 380 | 340 | 3,21 | 3,9 |
220 | 300 | 400 | 360 | 3,47 | 4,19 |
250 | 350 | 450 | 410 | 4,29 | 5,18 |
300 | 400 | 500 | 460 | 4,99 | 5,94 |
*Толщина стали внутреннего контура/толщина стали внешнего контура.
Хомут обжимной
Используется для крепления элементов дымохода, улучшает герметичность соединений. Толщина стали 0,5 мм.
Диаметр (d), мм | Масса, кг |
110 | 0,11 |
115 | 0,11 |
120 | 0,11 |
125 | 0,11 |
130 | 0,12 |
135 | 0,12 |
140 | 0,12 |
150 | 0,13 |
160 | 0,13 |
180 | 0,14 |
200 | 0,15 |
220 | 0,16 |
250 | 0,18 |
280 | 0,19 |
300 | 0,2 |
Хомут обжимной под растяжку
Используется для обеспечения тросового крепления дымового канала. Толщина стали 0,5 мм.
Диаметр (d), мм | Масса, кг |
110 | 0,12 |
115 | 0,12 |
120 | 0,12 |
125 | 0,12 |
130 | 0,13 |
135 | 0,13 |
140 | 0,13 |
150 | 0,14 |
160 | 0,14 |
180 | 0,15 |
200 | 0,16 |
220 | 0,17 |
250 | 0,19 |
280 | 0,2 |
300 | 0,21 |
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96 получить консультацию
