Дренажный поддон
![](/upload/resize_cache/iblock/29c/448_448_1/reaqjt3pe7gxow76rd1lgytea5bhiwlo.jpeg)
![](/upload/resize_cache/iblock/201/448_448_1/0vesv2clzkfwdpbt7yioifpwpthhbbtr.jpeg)
![](/upload/resize_cache/iblock/29c/76_76_1/reaqjt3pe7gxow76rd1lgytea5bhiwlo.jpeg)
![](/upload/resize_cache/iblock/201/76_76_1/0vesv2clzkfwdpbt7yioifpwpthhbbtr.jpeg)

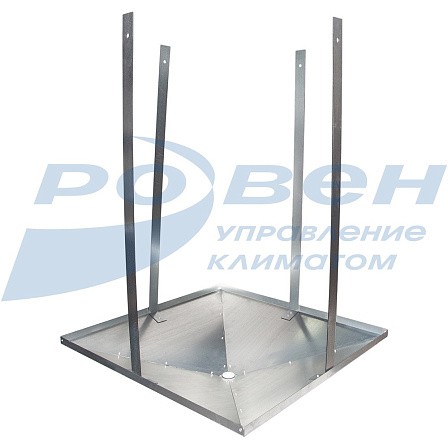

Дренажный поддон ДП предназначен для сбора и удаления конденсата.
Поддон крепится к стакану до установки крышного вентилятора. Крепление поддона осуществляется четырьмя специальными болтами.
Для отвода конденсата в нижней части днища предусмотрен штуцер, к которому может быть присоединена дренажная труба.
Дренажный поддон изготавливается в двух исполнениях: О – общепромышленное; К – коррозионностойкое.

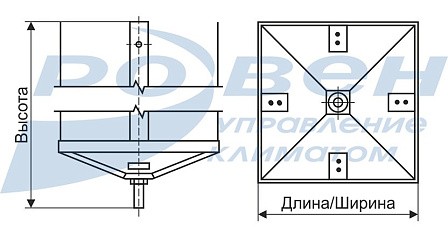

Габаритные и присоединительные размеры (мм)
![Дренажный поддон чертеж.jpg Дренажный поддон чертеж.jpg](/upload/medialibrary/a84/a8467d31fbc2b459a53c74cfcfc0c05e.jpg)
Модельный размер дренажного поддона |
L |
L1 |
L2 |
Масса, кг |
Модель стакана монтажного |
Размеры прочих сопутствующих изделий |
310 |
360 |
1070 |
85 |
3,7 |
СМ-О/СМ-К/СМ-ДУ-310 |
100-315 |
400 |
450 |
98 |
4,1 |
СМ-О/СМ-К/СМ-ДУ-400 |
350, 400 |
|
440 |
490 |
105 |
4,3 |
СМ-О/СМ-К/СМ-ДУ-440 |
450 |
|
490 |
540 |
114 |
4,6 |
СМ-О/СМ-К/СМ-ДУ-490 |
500 |
|
540 |
590 |
123 |
5,0 |
СМ-О/СМ-К/СМ-ДУ-540 |
560 |
|
590 |
640 |
133 |
5,4 |
СМ-О/СМ-К/СМ-ДУ-590 |
630 |
|
650 |
700 |
143 |
5,8 |
СМ-О/СМ-К/СМ-ДУ-650 |
630 |
|
715 |
765 |
155 |
6,3 |
СМ-О/СМ-К/СМ-ДУ-715 |
710 |
|
800 |
850 |
1400 |
166 |
10,5 |
СМ-О/СМ-К/СМ-ДУ-800 |
800 |
1065 |
1115 |
212 |
18,2 |
СМ-О/СМ-К/СМ-ДУ-1065 |
900 |
|
1165 |
1215 |
1700 |
229 |
21,3 |
СМ-О/СМ-К/СМ-ДУ-1165 |
1120 |
1305 |
1355 |
253 |
24,8 |
СМ-О/СМ-К/СМ-ДУ-1305 |
1250 |
|
1435 |
1475 |
276 |
28,4 |
СМ-О/СМ-К/СМ-ДУ-1435 |
1400 |
Пример обозначения
Дренажный поддон ДП-О-800
где: ДП – обозначение дренажного поддона;
О – общепромышленное исполнение поддона (К – коррозионностойкое исполнение поддона ;
800 – размер □А (проходное сечение стакана монтажного), мм (см. раздел «стаканы монтажные»).
